| Обзор темы Ping3, включение реле PWR1 (новые сообщения вверху) |
|
Pavel |
Отправлено 14:49 - 11 Янв., 2026 |
| Спасибо за ответ. Да, релле задержки прийдется ставить. жаль теряется возможность дистанционно регулировать время. Просто думал, может где недосмотрел по функционалу |
| |
|
Evgeny |
Отправлено 18:09 - 9 Янв., 2026 |

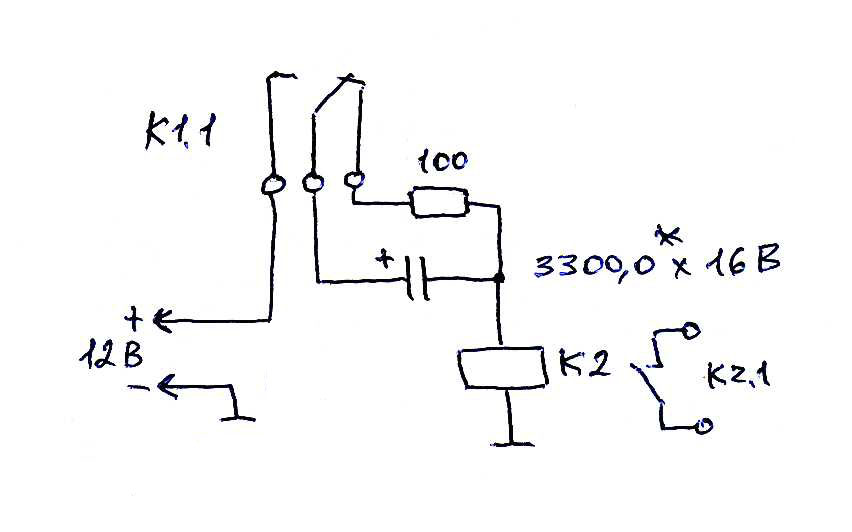

В прошивке нет возможности в такой ситуации включить реле на заданное время. Но можно сделать что-то наподобие такой схемы:
Здесь К1.1 - контакты реле К1, встроенного в PING3. K2 - внешнее реле с обмоткой на 12В. При срабатывании реле К1 сразу же сработает реле К2, но через некоторое время, определяемое емкостью конденсатора, реле К2 отпустит. Резистор нужен для разрядки конденсатора после отпускания реле К1. Емкость конденсатора надо подобрать для получения требуемого времени срабатывания реле К2.
|
| |
|
Pavel |
Отправлено 18:27 - 7 Янв., 2026 |
Здравствуйте!
Прошу подсказки.
Есть Ping3 с кабелем измерения напряжения на АКБ.
Существует ли в прошивке возможность включать реле, срабатівающее на нижний и верхний порог напряжения на определенное заданое время?
Analog Lines 3 (AN3) настроен для определения нижнего и верхнего порог напряжения на АКБ (12, 14 В).
В "Power Channels" -PWR1 стоит "analog mode"
Depends on: привязан к AN3
Power ON if стоят галочки нижнего и верхнего порога. Все работает.
Но реле у меня включает генератор, у которого одна кнопка и пуск и стоп. ЕЕ нужно зажимать условно на 2-3 сек.
|
| |
