Модератор:


mts33



Пользователь
Евгений,
добрый день

Подскажите, пожайлуста, лучшее решение.

Есть кран, управляемый  реверсивной полярностью
от 9 до 24 вольт.

Как с минимальными затратами подружить с ПИНГ3




(Добавление от  12:06 - 12 Сент., 2025.)


Подаем +-    кран открывается
Подаем -+     кран закрывается.


(Добавление от  12:07 - 12 Сент., 2025.)


Напряжение можно не снимать, так как в кране есть концевики


(Добавление от  12:08 - 12 Сент., 2025.)


ток до 1 ампера


(Добавление от  12:42 - 12 Сент., 2025.)


возможно ли использовать готовую плату 2х-канального реле с китайских магазинов? Она имеет опторазвязку и работает с  микроконтроллерами.



(Отредактировал(а) mts33 - 13:20 - 12 Сент., 2025)
Всего записей: 72 | Дата рег-ции Март 2020 | Отправлено: 12:05 - 12 Сент., 2025 | IP
mts33



Пользователь
Силовая часть каждого реле имеет по три контакта - общий (COM), нормально закрытый (NC) и нормально открытый (NO).


(Добавление от 17:08 - 12 Сент., 2025.)


по идее, если запараллелить входы двух каналов реле, можно собрать схему реверса на двух реле
Всего записей: 72 | Дата рег-ции Март 2020 | Отправлено: 17:06 - 12 Сент., 2025 | IP
Evgeny



Administrator
Добрый день!

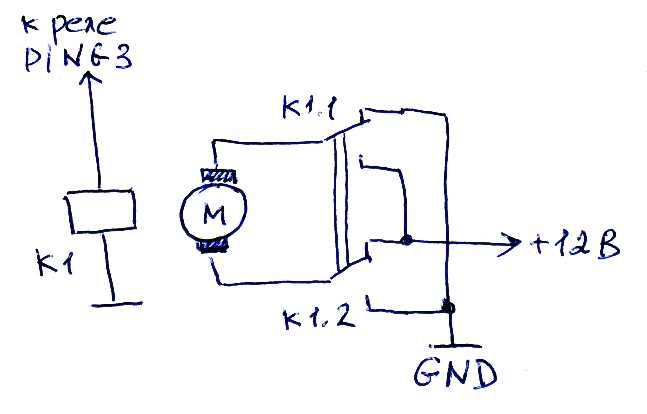

Если напряжение можно не снимать (есть концевики), то можно сделать что-то вроде этого:



К1 - любое подходящее реле с двумя группами контактов на переключение (либо два реле с одной группой на переключение, обмотки соединены параллельно). Напряжение на обмотку реле подается через контакты реле, встроенного в PING3 (NC или NO - как вам удобней). Ну и китайские платы тоже вполне подойдут.

-----
Евгений
Всего записей: 507 | Дата рег-ции Янв. 2003 | Отправлено: 10:36 - 13 Сент., 2025 | IP
mts33



Пользователь
Спасибо!
Всего записей: 72 | Дата рег-ции Март 2020 | Отправлено: 12:47 - 20 Сент., 2025 | IP
