предназначен для проверки работоспособности сетей
Ethernet,     работающих     по     протоколу

Для
Прибору

подключения к  сети имеет порт
назначается   собственный
сети  производится  методом  посылки
“PING”
направлений  одновременно),  при  этом  в  реальном
времени отображается процент потерянных пакетов
по  отношению    к  их  общему  количеству.  Имеется

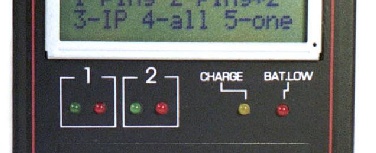

светодиодная индикация процесса тестирования, что

10BASE-T.
IP-адрес.   Тестирование

ICMP-пакетов
IP-адресов (до двух

делает его более наглядным. Размер пакетов можно
выбирать из набора фиксированных значений.

Кроме  того,  прибор  позволяет  производить
диагностику    и    мониторинг    работы    «устройств
контрольного
продаваемых под торговой маркой «Linecom».

индикатор  с  подсветкой  и  мембранную  клавиатуру,
питается от аккумуляторных батарей или от сетевого

источника питания. Имеется возможность отключить
подсветку индикатора с целью экономии энергии батарей. Корпус прибора изготовлен из
металла, что обеспечивает ему высокую прочность.

Максимальное количество одновременно
тестируемых направлений

Размеры пакетов, байт
-
-

при тестировании
при тестировании одновременно

Количество регистров памяти для
запоминания внешних

Тип пакетов, принимаемых от «устройств
контрольного пингования»

Ток, потребляемый от внешнего
источника питания, мА, не более

Copyright ©  2003,  Equicom production group
www.equicom.dp.ua

Время непрерывной работы без
подзарядки аккумуляторов, ч,

не менее:
индикатора

-
-

с выключенной подсветкой
с включенной подсветкой индикатора

4
3

Гнездо для подключения
внешнего

1
2

–
–

ping
ping*2

-
-

пингование одного
пингование одновременно двух

IP-адресов
задание собственного
прием любых пакетов, отправленных «пинговалками»
прием пакетов, отправленных «пинговалкой» с заданным

3
4
5

–
–
–

IP
all
one

-
-
-

Перед началом работы необходимо назначить прибору собственный
этого нужно зайти в п.3 меню. Начало ввода нового адреса
служит для ввода разделительной точки при наборе адреса. По окончании набора адреса
еще раз нажать «*». Кнопка «#» служит для стирания неверно набранного символа.

IP-адрес, для
кнопка «*», в дальнейшем она

Режим 1
запрос:

При помощи нажатия кнопок 1..9 можно выбрать номер регистра памяти, в котором
хранится   нужный
отображается  значение  выбранного
(порядок действий такой же, как и при задании собственного

1
2

–
–

46 байт;
1500 байт;

3
4

–
–

9 пакетов по 242 байта, следующих друг за другом без временной задержки;
12 Кбайт, пакет фрагментированный.

После  задания  размера  пакета  прибор  формирует
причине запрос прошел неудачно, на индикаторе появляется сообщение:

После удачного выполнения
пингования  заданного
следующая информация:

ARP-запроса прибор переходит в режим непрерывного
IP-адреса  пакетами  выбранного  типа.  На  индикатор  выводится

260  5  0  2%
192.168.0.1              N

Copyright ©  2003,  Equicom production group
www.equicom.dp.ua

Содержимое  верхней  строки  (слева  направо):  количество  отправленных  пакетов  (260);
количество потерянных пакетов (5); количество ошибочных пакетов (0); процент потерянных
пакетов  по  отношению  к  общему  количеству  отправленных  (2%),  округляется  до  целых

единиц. В нижней строке выводится пингуемый
приложении).

Удачный  прием  пакета  сопровождается  миганием  зеленого  светодиода,  потеря
пакета или прием с ошибкой миганием красного.

При использовании данной функции следует учитывать следующие особенности.
1.  Всегда  предполагается, что

прибор и пингуемый интерфейс находятся в одном
MAC-адрес пингуемого интерфейса определяется при помощи

сегменте сети.
и   в   дальнейшем   пакеты   посылаются   напрямую.  Адрес  шлюза  и  маска  подсети  не

IP-адреса. При входе в
и размер пакета. В отличие от режима

этот режим предлагается задать
1, при задании размера пакета кнопка 4 задает размер 6 Кбайт. Заданные адреса пингуются

поочередно,   процесс   индицируется  миганием  двух  пар  светодиодов  (по  одной  паре
красный+зеленый на каждое направление).

При помощи кнопок 1 и 2 можно выбирать, какая информация будет выводиться на
индикатор    (соответственно    по    первому   и   второму   направлению).   Форма   выдачи
информации

Режим 4
определения   их   параметров.   Как   известно,   у   «пинговалок»   все   параметры   жестко
прописываются в ПЗУ с ультрафиолетовым стиранием (IP
PORT
параметры  можно,  например,  воспользовавшись  командой
способ

отправителя,
PORT

MAC
получателя).

Определить эти
tcpdump  (Linux/Unix).

При  входе  в  режим  4  на  индикаторе  появляется  надпись
переходит  в  состояние  ожидания  пакетов. Вывод о том, что пакет сформирован именно
«пинговалкой», делается по следующим признакам:

-
-
-

тип пакета
длина пакета (вместе с заголовком)
номера портов отправителя и получателя

Все    пакеты,  не  отвечающие  перечисленным  условиям,  игнорируются.  После  приема
очередного пакета от «пинговалки» информация о нем отображается на индикаторе:

10.1.2.100
55  0  2114

S
U00

Содержимое нижней строки (слева направо): количество принятых пакетов (55); количество
ошибочных  пакетов  (0);  время  между приемом двух последних пакетов в миллисекундах

(2114);     признак
информационной части пакета (00). В верхней строке выводится информация, находящаяся

в   заголовке   пакета.   При   помощи   кнопок   1..4   можно   выбирать,   что   именно   будет
отображаться:

1
2
3
4

–
–
–
–

S:
s:
D:
d:

Source IP (IP-адрес
Source MAC (MAC-адрес отправителя);

Destination IP (IP-адрес
Destination MAC (MAC-адрес получателя);

Нулевой байт информационной
дублируют  состояние  датчиков  внешних  событий,  подключаемых  к  «пинговалке».  Таким
образом, прибор позволяет контролировать состояние этих сигналов.

Для  использования  данного  режима  задавать  собственный
обязательно.

тех пакетов, которые сформированы «пинговалкой» с заданным
их параметров.

При   входе   в   данный   режим   на   индикаторе   появляется   запрос
помещенного  в  один  из  10  регистров  памяти  (аналогично  описанным  выше  режимам
работы):

прибор   переходит   в   состояние   ожидания   пакетов,   отправленных   только   конкретной
«пинговалкой».

Для  использования  данного  режима  задавать  собственный
обязательно.

аккумуляторы
памяти». Поэтому рекомендуется полностью разряжать

незначительной степени «эффектом
батареи  перед  последующей  установкой  на  зарядку.  Зарядка  батарей  происходит  при
подключения  прибора  к  сетевому  источнику  питания,  индицируется  свечением  желтого
светодиода  «Зарядка  батареи».  Возможна  работа  от  сети  одновременно  с  зарядкой
батарей.  При  зарядке  батареи  аккумуляторов  до  90%  емкости  светодиод  гаснет.  Не
рекомендуется  оставлять  прибор  подключенным  к  зарядному  устройству  на протяжении
более   3-х   часов   после   отключения   индикатора   «Зарядка   батареи»

Ток,  потребляемый  схемой  прибора  от аккумуляторов (с включенной подсветкой),
составляет  примерно  190  мА.  Отключение  подсветки  индикатора  дает  экономию  еще
примерно 18 мА.

Разряд батарей до
разряжен».

Таким  образом,  для  подключения  к  порту  сетевого  коммутатора  (концентратора)  нужно
использовать «прямой» патчкорд.

Для тестирования 100-мегабитных участков сети использовать прибор напрямую не
получится,  т.к.  он  имеет  только  10-мегабитный  порт.  В  этом  случае  нужно  включить

Copyright ©  2003,  Equicom production group
www.equicom.dp.ua

дополнительное  100-мегабитное  сетевое  устройство  (например,  коммутатор),  имеющее
функцию
этим промежуточным устройством и прибором установится скорость соединения 10 Мбит/с,

а  в  пределах  тестируемого  сегмента  сети  100  Мбит/c.
прибором пакеты будут переданы по сети со
качество ее работы на данной скорости.

Таким образом, сгенерированные
скоростью 100 Мбит/с, что позволит оценить

'0'   if OK
'1'   if timeout of transmission
'2'   ISR error while transmission

'3'   TSR error while transmission
'4'   timeout while wait a
'P'   wrong protocol (not ARP)

'H'   wrong ARP hardware type (not Ethernet)
'I'    wrong protocol (not IP)
'L'   wrong address length

'O'   wrong code of operation
'M'   peer IP mismatch
'S'   size of ARP packet is wrong
's'    ethernet packet is too short

'A'
'R'

-
-

ARP reply
ARP request

'P'
'U'

-
-

PING reply
UDP packet

'N'
'E'
's'

-
-

ethernet packet was received with errors
ethernet packet is too

'B'
'o'
'H'

-
-

ethernet packet is too big
length of ethernet packet is odd

wrong ARP hardware type (not Ethernet)
wrong ARP | IP protocol (not IP)

'I'
'L'
'O'

'S'
'c'
'd'

-
-
-

size of ARP | IP packet is wrong
IP header CRC is wrong
ICMP data mismatch

'i'
'C'

ICMP identifier mismatch or UDP src port isn't 4000
-
