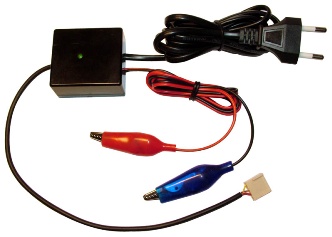

Комбінований   датчик   PS2   призначений
для  контролю  наявності  напруги  в  мережі

електроживлення  та  вимірювання  напруги
на   акумуляторі.   Датчик   має   мережевий
шнур з вилкою для підключення до мережі
220В    та    провід    із    затискачами    типу

"крокодил"    для    підключення    до    клем
акумулятора.
використовуватися   спільно   з   пристроями
PING 2.1 (-knock) , PING3(-knock) та PING3 -
PWR2,    до    яких    він    підключається   за

допомогою роз'єму EXT.
Датчики  PS2  можуть  випускатися  в  різних

модифікаціях,
значення номінальної напруги акумулятора .

PS2-
AC220-

PS2-
AC220-

PS2-
AC220-

PS2-
AC220-

PS2-
AC220-

PS2-
AC220-

AC220
-DC24-

Вимірювання напруги на акумуляторі
Номінальна напруга акумулятора, В

12
15,2

24
30,4

36
45,6

48
60,8

72
91,2

96
121,6

Максимальна напруга, що вимірювається, В
Вихідна напруга сигналу Uak при максимальній
вхідній напрузі, В

76
3,3

Вхідний опір, не менше, ніж, кОм
Точність вимірювання, не гірша, В

58
±0,2

97
±0,4

97
± 0,6

175
±0,8

175
± 1,0

175
± 1 , 2

175
± 1 , 6

Контроль наявності напруги у мережі
Максимальна змінна вхідна напруга, В

Вхідна напруга, нижче якої гарантовано діагностується
відсутність мережі, В

Вхідна напруга, вище якої гарантовано діагностується
наявність мережі, В
Максимальний споживаний від мережі струм, мА

2,5
відкритий колектор

Тип виходу Power Sensor
Максимально допустима напруга на виході Power Sensor, В
Максимально допустимий струм виходу Power Sensor, мА

150
замикання на загальний провід

Стан виходу Power Sensor за наявності напруги в мережі
Максимальний струм витоку виходу Power Sensor за
відсутності напруги в мережі, мА

Фізичні параметри
Розміри корпусу, мм

Copyright © 2011-2012, Equicom production group doc. rev 1.9
www.equicom.ua

1
2
3
4
5

Вихід датчика наявності мережі 220В
Загальний провід

Контроль наявності напруги у мережі 220В
Датчик вмикається в мережу до джерела безперебійного живлення обладнання. За наявності

напруги в мережі вихід "Power sensor" (відкритий колектор) замикається на загальний провід.
Всі пристрої віддаленого моніторингу, сумісні з датчиком PS2, мають на відповідному вході
резистор, що підтягує, і формує на ньому за відсутності напруги в мережі рівень логічної 1.
Таким чином, за наявності напруги в мережі на вході з'явиться рівень логічного 0.

Датчик  має  світлодіодну  індикацію  наявності  напруги  у  мережі.  Вхід  та  вихід  датчика
гальванічно розв'язані між собою.

При використанні пристроїв PING3(-knock) і PING3-PWR2 вихід датчика буде підключений до
входу "Power sensor" . Для правильного відображення наявності напруги в мережі необхідно
для входу "Power sensor" встановити негативну полярність вхідного сигналу.

При використанні пристроїв PING 2.1(-knock) вихід датчика буде підключений до розряду
даних DX0.

Вимірювання напруги на акумуляторі
Увага!  Підключення  необхідно  проводити  в  такій  послідовності:  спочатку  датчик  PS2  до

роз'єму EXT пристрою віддаленого моніторингу, потім затискання типу " крокодил" до клем
акумулятора  з  дотриманням  полярності  (червоний  затиск  -  "+").  Першим  підключається
затискач  "-",  потім  "+".  Відключати  затискачі  та  датчик  треба  у  зворотній  послідовності.

Недотримання цієї вимоги може призвести до виходу з ладу приладу моніторингу.
Усередині датчика PS2 знаходиться відкалібрований дільник напруги,  що знижує напругу

акумулятора до максимального значення +3,3В. Ця напруга
при підключенні до пристрою віддаленого моніторингу вона виявляється поданою на його

вхід АЦП.
Напруга, на яку розрахований датчик, повинна відповідати сумарній напрузі акумуляторної

батареї. Забороняється використовувати датчик, розрахований меншу напругу, бо це може
призвести  до  виходу  з  ладу  пристрою  віддаленого  моніторингу.  Можливе  використання
датчика, розрахованого на більшу напругу, але в цьому випадку невиправдано втрачається

точність виміру (див. технічні характеристики датчиків).
Увага!   Вхід   вимірювання   напруги   на   акумуляторі   (плюсовий   затискач   «крокодил»)

гальванічно  пов'язаний  з  виходом  датчика  Uak,  а  мінусовий  затискач  "крокодил"  буде
з'єднаний із загальним проводом пристрою віддаленого моніторингу при підключенні датчика
до  нього.  Це  необхідно  враховувати  і  уважно  контролювати,  щоб  не  сталося  короткого
замикання ланцюгом загальний провід пристрою моніторингу
у  випадках,  коли ці  точки  мають  різні  потенціали.  У  цьому  випадку  пристрій  моніторингу

повинен бути запитаний від БП, гальванічно розв'язаного від мінусової клеми акумулятора.
Недотримання  цієї  вимоги  може  вивести  обладнання  з  ладу  або  призвести  до  його

Увага!
мережею 220В.  Підключення датчика PS2 у такому разі  може призвести до перенесення

фазного  потенціалу  на  загальний  провід  та  сигнальні  лінії  пристрою  моніторингу,  що  є
небезпечним для життя і може призвести до виходу обладнання з ладу.

Використання з пристроями PING3(-knock) та PING3-PWR2
Напруга з виходу Uak датчика подається на вхід AN3 пристрою PING3(-knock) або PING3-PWR2

(цифрова лінія DG5, суміщена з цим входом, обов'язково має бути запрограмована на введення). Для
отримання значення напруги на акумуляторі у вольтах в налаштуваннях входу AN3

Offset=0
Averaging=20 (або більше)

Для отримання максимальної точності вимірювання необхідно провести калібрування конкретного
екземпляра  датчика  спільно  з  конкретним  екземпляром  пристрою  PING3  за  описаною  нижче

методикою.
Встановіть для аналогового входу, до якого підключено датчик, такі параметри:

O
M (multiplier) = 1023

A (averaging) = 100
Підключіть датчик до зарядженого акумулятора (крім датчика до акумулятора нічого не повинно

бути підключено). Виміряйте напругу на клемах акумулятора цифровим вольтметром, нехай вона
дорівнює  U0   .  Через  інтерфейс  PING3  отримаєте  результат вимірювання,  що  відповідає  даному
напрузі, нехай він дорівнює V0 . Тоді уточнений множник M можна обчислити за такою формулою:

Підставте отриманий множник у функцію перерахунку для цього входу, зсув O залиште рівним 0. На
цьому калібрування закінчено.

Використання з пристроями PING2.1(-knock)
Напруга з виходу датчика Uak подається на вхід АЦП пристрою PING2.1(-knock). Для отримання

значення напруги на акумуляторі у вольтах необхідно встановити опорну напругу АЦП 5В та у файлі
конфігурації програми PingStat у секції <Temperature> задати такі коефіцієнти:

Зрозуміло, що назва секції <Temperature> в даному випадку - вимога синтаксису файлу конфігурації
PingStat, насправді йдеться про напругу.

Для отримання максимальної точності вимірювання  необхідно калібрувати конкретний екземпляр
датчика спільно з конкретним екземпляром пристрою PING2.1 за описаною нижче методикою.

Copyright © 2011-2012, Equicom production group doc. rev 1.9
www.equicom.ua

Підключіть датчик до зарядженого акумулятора (крім датчика до акумулятора більше нічого  не
повинно  бути  підключено).  Виміряйте  напругу  на  клемах акумулятора  цифровим  вольтметром  і

де Kпоточний – коефіцієнт K, заданий зараз, Uфактичне – фактичне напруга на акумуляторі, виміряна
вольтметром,  Uрозрахункове   –  напруга,  обчислена  програмою  PingStat  при  поточному  значенні

Зверніть увагу на такі особливості:
1.

Датчик  PS2  не  сумісний  із  звичайними  пристроями  PING2(-knock),  у  яких  вхід  АЦП  не
підключений до контакту 5 роз'єму EXT. Ця доробка реалізована в модифікації PING2.1(-knock),

відповідне маркування є тільки на наклейці з серійним номером на нижній стороні корпусу.
При  підключенні  датчика  PS2 стандартний  вхід  "АЦП"  PING2.1(-knock)  використовувати  не

можна.
На PING2.1(-knock) контакт JP5 необхідно залишити вільним.

Виробник гарантує працездатність пристрою протягом 12 місяців з дати продажу за умови
дотримання споживачем правил експлуатації, транспортування та зберігання.

У разі виникнення дефектів протягом гарантійного терміну виробник зобов'язується зробити
на власний розсуд безкоштовний ремонт або заміну обладнання. При цьому транспортні

витрати оплачує споживач.
Ця гарантія припиняє свою дію у випадках, якщо:

Пристрій вийшов з ладу внаслідок впливу атмосферної електрики, перенапруги в мережі
електроживлення або подачі неприпустимої напруги на зовнішні сигнальні лінії

·
·
·
·

Пристрій має механічні пошкодження будь-якої природи
Виконувалося розтин або будь-які спроби модифікації пристрою
Проводився ремонт пристрою неавторизованим персоналом
Є сліди пападання всередину пристрою сторонніх предметів, речовин, рідин, комах.

Виробник залишає за собою право вносити зміни до конструкції пристрою без попереднього
повідомлення.
