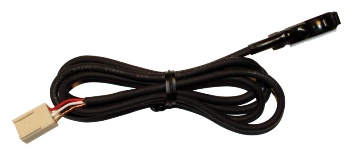

Термодатчик аналоговий TS-AN1
.
Equicom
термодатчик
TS-AN1
для
температури
середовища. Він виконаний на базі
мікросхеми Microchip TC1047A, вихідна
напруга якої лінійно залежить від
температури. Термодатчик підключається
вимірювання
навколишнього
до
PING2(-knock),
PING3-PWR1(2), які можуть вимірювати його вихідну напругу за допомогою вбудованого
АЦП. Отримані таким чином показання можуть бути перераховані значення температури за
аналогових
пристроїв
або
допомогою програмних засобів.
Технічні характеристики:
Діапазон вимірюваних температур
Точність вимірювання температури
-40..+125ºC
Напруга живлення
Діапазон вихідної напруги
+0,1..+1,75 В
лінійна, 10 мВ/ºC
Залежність вихідної напруги від температури
Струм споживання
35 мкА

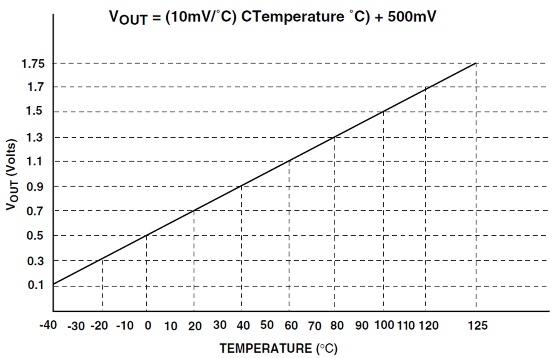

Графік залежності вихідної напруги від температури
1
Термодатчик аналоговий TS-AN1
.
Equicom
Призначення контактів роз'єму показано в таблиці:
№ контакту
Сигнал
Опис
Напруга живлення
Вихідна напруга
Загальний провід
GND
Використання з пристроями PING3(-knock) та PING3-PWR1(2)
Для отримання значення температури в градусах Цельсія в налаштуваннях аналогового
входу, до якого підключено термодатчик, необхідно задати такі коефіцієнти:
O (offset) = -50
M (multiplier) = 330
A (averaging) = 100 (або
більше)
Як були отримані ці коефіцієнти
Скористаємось рівнянням прямої, що проходить через дві задані точки:
-
-
U
U
t
t
1
=
1
-
-
U
U
t
t
2
1
2
1
Якщо підставити в це рівняння будь-які два значення напруги з графіка U 1 , U 2 і відповідні значення
температури t1, t2 і виконати перетворення, то вийде функція залежності температури від напруги для даного
термодатчика:
=
-
+
t
50
100
*
U
Для опорної напруги АЦП 3,3В фактична напруга на вході дорівнює:
=
U
3
,
3
*
ADC
Тому остаточна формула перерахунку показань АЦП в температуру матиме вигляд:
=
-
+
t
50
330
*
ADC
Підвищення точності виміру
Термодатчики та аналогові входи пристроїв PING3 мають певний розкид параметрів, що
неминуче призводить до помилок у вимірах. Для підвищення точності вимірювання
температури необхідно провести калібрування термодатчика, підключеного до конкретного
аналогового входу, за такою методикою.
Встановіть для входу, до якого підключено термодатчик, такі параметри:
O(offset) = 0
M (multiplier) = 1023
A (averaging) = 100
Помістіть термодатчик в температуру t1 . Через інтерфейс PING3 отримаєте результат
вимірювання, що відповідає даній температурі, нехай він дорівнює
V1 . Потім помістіть
термодатчик в умови з температурою t2 і отримайте результат вимірювання, нехай він
дорівнює V2 . Для досягнення максимальної точності калібрування бажано, щоб різниця між
температурами t1 і t2
була якнайбільша. Обчисліть коефіцієнти O та M за формулами:
t
t
=
-
2
1
O
t
*
V
1
1
V
V
2
1
doc. rev 1.1 Copyright © 2011-2012, Equicom production group
2
Термодатчик аналоговий TS-AN1
.
Equicom
t
t
=
2
1
M
*
1023
V
V
2
1
Підставте отримані коефіцієнти у функцію перерахунку для аналогового входу.
Використання з пристроями PING2(-knock)
Один із варіантів відображення температури – використовувати програму Pingstat, яку можна
завантажити на сайті www.equicom.ua. Пристрої серії PING2 мають 8-розрядний АЦП з
можливістю встановлення двох значень опорної напруги: 1,1В та 5В. Від вибору опорної
напруги залежить максимальна температура та точність вимірювання, ці дані можна
отримати з наведеної нижче таблиці. Там же вказані значення коефіцієнтів k
необхідно задати в розділі <Temperature> файлу pingstat.conf:
і b, які
Опорна напруга
Коефіцієнт k
Коефіцієнт b
-50
-50
Максимальна температура, що вимірюється
Максимальна теоретично досяжна точність виміру (після
виконання калібрування)
Підвищення точності виміру
Термодатчики та аналогові входи пристроїв PING2 мають певний розкид параметрів, що
неминуче призводить до помилок у вимірах. Для підвищення точності вимірювання
температури необхідно провести калібрування термодатчика, підключеного до конкретного
аналогового входу, за такою методикою.
Встановіть у розділі <Temperature> файлу pingstat.conf наступні коефіцієнти:
= 1
= 0
Помістіть термодатчик в температуру t1 . Через інтерфейс програми Pingstat отримаєте
результат вимірювання, що відповідає даній температурі, нехай він дорівнює V1 . Потім
помістіть термодатчик в умови з температурою t2 і отримайте результат вимірювання, нехай
він дорівнює V2 . Для досягнення максимальної точності калібрування бажано, щоб різниця
між температурами t1 і t2
була якнайбільша. Обчисліть коефіцієнти k
і b
за формулами:
t
t
=
2
1
k
V
V
2
1
=
-
b
t
k
*
V
1
1
Підставте отримані коефіцієнти в розділ <Temperature> файлу pingstat.conf.
3
Термодатчик аналоговий TS-AN1
.
Equicom
Гарантійні зобов'язання
Виробник гарантує працездатність пристрою протягом 12 місяців з дати продажу за умови
дотримання споживачем правил експлуатації, транспортування та зберігання.
У разі виникнення дефектів протягом гарантійного терміну виробник зобов'язується зробити
на власний розсуд безкоштовний ремонт або заміну обладнання. При цьому транспортні
витрати оплачує споживач.
Ця гарантія припиняє свою дію у випадках, якщо:
·
Пристрій вийшов з ладу внаслідок впливу атмосферної електрики, перенапруги в мережі
електроживлення або подачі неприпустимої напруги на зовнішні сигнальні лінії
Пристрій має механічні пошкодження будь-якої природи
Виконувалося розтин або будь-які спроби модифікації пристрою
Проводився ремонт пристрою неавторизованим персоналом
·
Є сліди пападання всередину пристрою сторонніх предметів, речовин, рідин, комах.
Виробник залишає за собою право вносити зміни до конструкції пристрою без попереднього
повідомлення.
