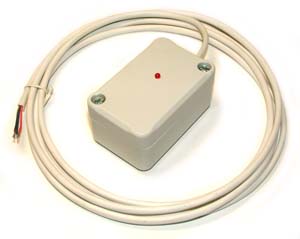

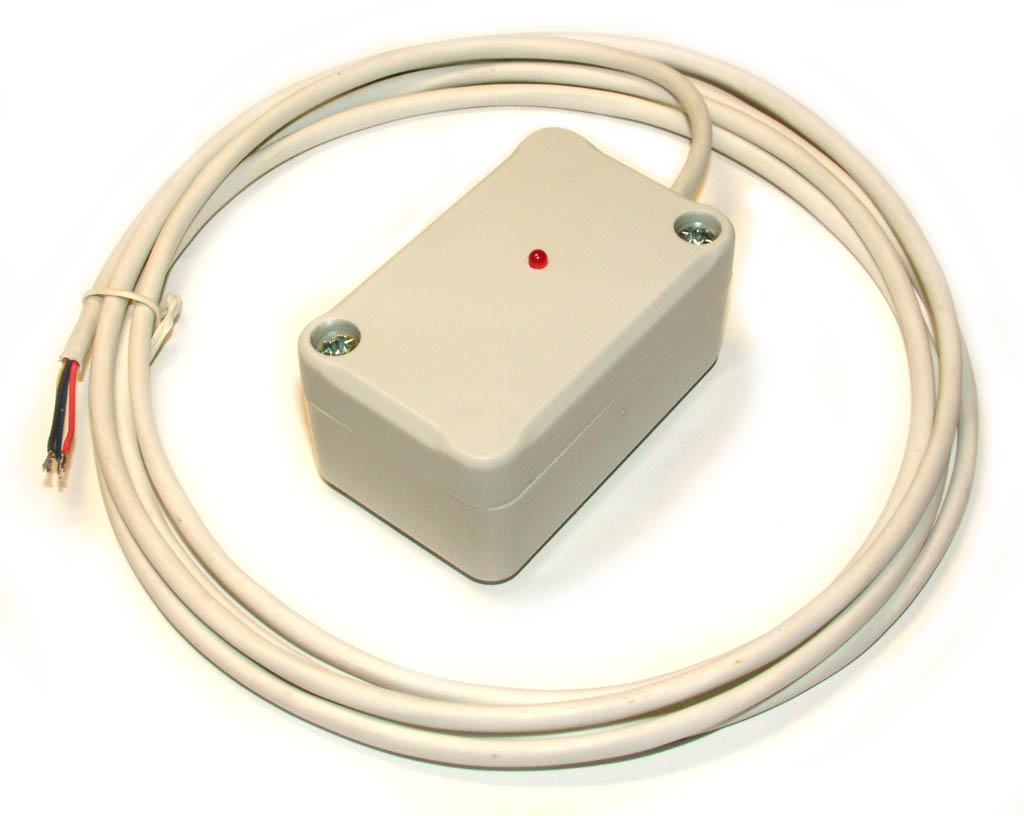

Датчик протікання води WS1 призначений для виявлення протікання води та формування сигналів, що інформують про протікання. Вихідні сигнали можуть використовуватися для подачі на цифровий вхід пристрою моніторингу, для керування запірним електромагнітним клапаном води, або для формування звукового сигналу.

Датчики WS1 можуть випускатися в різних модифікаціях, що відрізняються логікою формування вихідних сигналів, а також наявністю або відсутністю світлодіода, що індикує стан датчика.

Загальне маркування датчиків:



Повний перелік модифікацій датчиків:

WS1 – для керування електромагнітним клапаном за допомогою додаткової схеми узгодження (після усунення протікання аварія не знімається до вимкнення живлення датчика)

WS1.1 – для керування електромагнітним клапаном за допомогою додаткової схеми узгодження (після усунення протікання аварія не знімається до відключення живлення датчика), вихід в інверсії

WS1.2 – для підключення до пристрою моніторингу (відбувається зняття аварії після усунення протікання)

WS1.3 – для підключення до пристрою моніторингу (відбувається зняття аварії після усунення протікання), вихід в інверсії

WS1.4 – для підключення до звуковипромінювача з вбудованим генератором (періодичний писк при протіканні, короткочасне "попискування" після усунення протікання до відключення живлення датчика)



Датчики WS1, WS1.1, WS1.2 и WS1.3 сумісні з пристроями: PING2(-knock), PING2-L, PING3(-knock), PING3-PWR1, PING3-PWR2
