Пристрій мережевого моніторингу PING2(-knock
сегментів Ethernet

мереж, що працюють за протоколом IP
UDP-пакети з підтримкою тегів IEEE
має власну IP

. Цей пристрій формує тестовиі
, можливість прийому пакетів відсутня. Він

802.1Q
адресу, може бути встановлений в будь-якій точці Ethernet

контролювати проходження пакетів від цієї точки до адреси призначення. Для підключення
до мережі є порт 10BASE-T

·
·
·

7 цифрових входів для підключення зовнішніх датчиків
Вхід АЦП із можливістю підключення датчика температури
«Knock-сенсор» - датчик удару з регульованою чутливістю, що спрацьовує при спробі

злому ящика з телекомунікаційним обладнанням (тільки в модифікації PING2-knock
Роз'єм розширення EXT для підключення додаткового обладнання
Світлодіодна індикація передачі пакетів та спрацьовування knock-сенсора

·
·

Для налаштування параметрів пристрій PING2 підключається до COM-порту комп'ютера за
допомогою спеціального шнура PGM–RS232, для конфігурування може використовуватись
будь-яка    термінальна    програма.    Налаштовуються    наступні    параметри:    IP

адреса
адреса  одержувача,

відправника,  IP
номер вихідного порту UDP , номер вхідного порту UDP
напруга АЦП, а також

, період прямування пакетів, опорна
при включенні тегів 802.1 Q

VLAN
, вони відрізняються лише наявністю в

Існує дві модифікації пристрою: PING2 і PING2-knock
PING2-knock

Починаючи  з  січня  2012  р.  пристрої  маркуються  як  PING2.1(-knock)  (дане  маркування
присутнє лише на наклейці з серійним номером на нижній стороні корпусу).
PING2(-knock) полягає у зміненому призначенні контактів роз'єму EXT (див. розділ «Роз'єм
розширення EXT»).

Мережевий
Тип переданих пакетів
Можливість прийому пакетів
Період проходження пакетів, з
Кількість зовнішніх цифрових входів
Діапазон напруги на зовнішніх

10BASE-T, Half
Ethernet
немає
0,04 – 655,35
7

Duplex
/ UDP

цифрових входах,
Діапазон напруги на вході АЦП, В
Опорна напруга АЦП, В
Напруга зовнішнього джерела живлення,
Струм, що споживається від зовнішнього

0..+5
0..+5
1,1 і 5
+8..20, постійне нестабілізоване

джерела живлення, мА, не більше
Діапазон робочих температур
Діапазон температур зберігання
Максимальна вологість
Умови використання
Габаритні розміри, мм (без урахування кріплення)
Маса, г

60
-10..+50ºС
-40..+70ºС
90% (без утворення конденсату)
у приміщенні або у герметичному боксі
89 х 62 х 31
100

Copyright © 2007-2017, Equicom production group doc.
www.equicom.ua

          роз'єм         входи
           роз'єм             АЦП             TTL
    програмування

    вихід
           10BASE-T

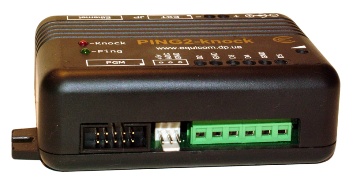

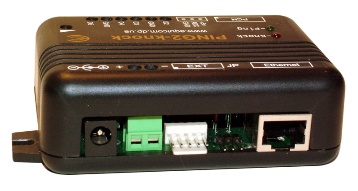

Мал. 1
PING2-knock

          роз'єм         входи
            роз'єм             АЦП            TTL
     програмування

    вихід
           10BASE-T

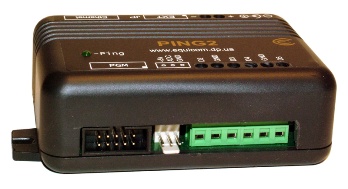

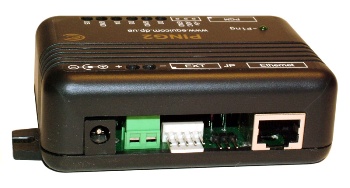

Мал. 2
PING2

Пристрій   має:   роз'єм   і   гвинтові   клемники   для   подачі   напруги   живлення   (включені
паралельно),   роз'єм   для   підключення   додаткового   обладнання   EXT   ,   контакти   для

встановлення    перемички    управління    режимами    додаткового    обладнання    JP,    що
сполучається  з  пристроєм,  роз'єм  програмування  PGM,  гвинтові  клемники  для  подачі
сигналів на цифрові входи, роз'єм ADC, розетку RJ-45 для підключення до мережі Ethernet,
світлодіод Ping У модифікації PING2-knock також є регулятор чутливості датчика удару і
світлодіод Knock.

Пристрій PING2 не комплектується власним джерелом живлення. Зважаючи на те, що цей
пристрій  споживає  по  ланцюгу  живлення  дуже  незначний  струм,  він  може  бути  запитано

паралельно  з  обладнанням,  що  використовується  в  мережі,  від  його  штатного  джерела
живлення (за умови, що він видає постійну напругу в діапазоні 8-20В). Більшість некерованих
мережних комутаторів, які мають зовнішній блок живлення, живляться саме такою напругою.
Напруга  живлення  може  бути  подано  на  вхід  пристрою  PING2  за  допомогою  гвинтових
клемників, або за допомогою штекера (зовнішній діаметр 5,5 мм, внутрішній діаметр 2,1 мм,
«мінус» на зовнішньому контакті). Полярність напруги вказана корпусі пристрою.

Пристрій починає генерувати UDP
кожного пакета супроводжується коротким спалахом зеленого світлодіода «Ping».

Для підключення пристрою PING2 до порту комутатора необхідно використовувати кабель
стандартного стискання (комп'ютер-хаб).

Цей   пристрій   працює   в   режимі   10   Мбіт   Half-duplex,   тому   необхідно,   щоб   мережне
обладнання, до якого воно буде підключене, підтримувало роботу в цьому стандарті. При
передачі Ethernet-пакетів пристрій не вміє розпізнавати колізії, тому його  рекомендується
включати  до  окремого  порту  світчу  (у  цьому  випадку  світч  виключає  появу  колізій).  При
включенні    до    порту    хаба    велика    ймовірність    втрати    пакетів,    які    повторно    не
передаватимуться.

Ethernet   інтерфейс   пристрою   виконаний   за   спрощеною   схемою   без   узгоджуючого
трансформатора, тому відсутня гальванічна розв'язка між сигнальними проводами Ethernet
інтерфейсу та загальним проводом пристрою .

Пристрій PING2 підключається до послідовного порту комп'ютера за допомогою спеціального
шнура, який вмикається в роз'єм PGM

. Використовуйте лише спеціальний шнур PGM-RS232,
який   містить   перетворювач   рівнів   сигналів   TTL   <–>   RS-232   (постачається   окремо).
Призначення контактів роз'єму PGM

1
2

3
4

RX (TTL рівень)
TX (TTL рівень)

5
6

7
8

+5 В
-RESET *

9
10

DX6
DX7

Copyright © 2007-2017, Equicom production group doc.
www.equicom.ua

Підключіть пристрій PING2 до послідовного порту комп'ютера та подайте напругу живлення.
Для зміни параметрів пристрою може бути використана будь-яка термінальна програма, в
якій необхідно вказати наступні параметри послідовного порту: швидкість потоку – 9600 біт/с,
кількість бітів даних – 8, парність – ні, кількість стопових бітів – 1, керування потоком – ні
(9600  8  N  1  без  керування  потоком).  Після  натискання  клавіші  <Enter>  на  екран  буде
виведено наступне меню:

1 - Dst MAC: 00:0D:5E:11:11:11
2 - Src MAC: 00:BB:07:04:05:01
3 - Dst IP: 10.10.10.10

4 - Src IP: 192.168.2.100
5 - Dst port: 4000

6 - Src port: 4000
7 - packet interval: 5 00 ms
8 - ADC Vref: 1.1V

9 - VLAN tag: OFF
A - DX change packets: OFF
B - LED полярність: POSITIVE

Щоб  вибрати  потрібний  пункт,  необхідно  набрати  на  клавіатурі  відповідний  символ.  При
введенні параметрів у пунктах 1-7 працює режим редагування рядка, введення закінчується
натисканням клавіші <Enter> . При введенні MAC
великих букв, як роздільника двокрапка або тире.

Інтервал  проходження  пакетів  (пункт  7) задається  в  одиницях  10  мс.  Необхідно  мати  на
увазі,  що  деякі  типи комутаторів  втрачають  зв'язок  з  пристроєм  PING2  при  встановленні
малого інтервалу між пакетами. Наприклад, у комутаторів D-Link
це відбувається при інтервалі менше 800 мс.

Пункт  8  –  завдання  опорної  напруги  АЦП  –  працює  у  тригерном  режимі:  при  натисканні
цифри 8 по черзі змінюються значення напруги 1,1В і 5В.

Enter :
0 - return, 1 - priority, 2 - CFI, 3 - VID, 4 - ON/OFF:

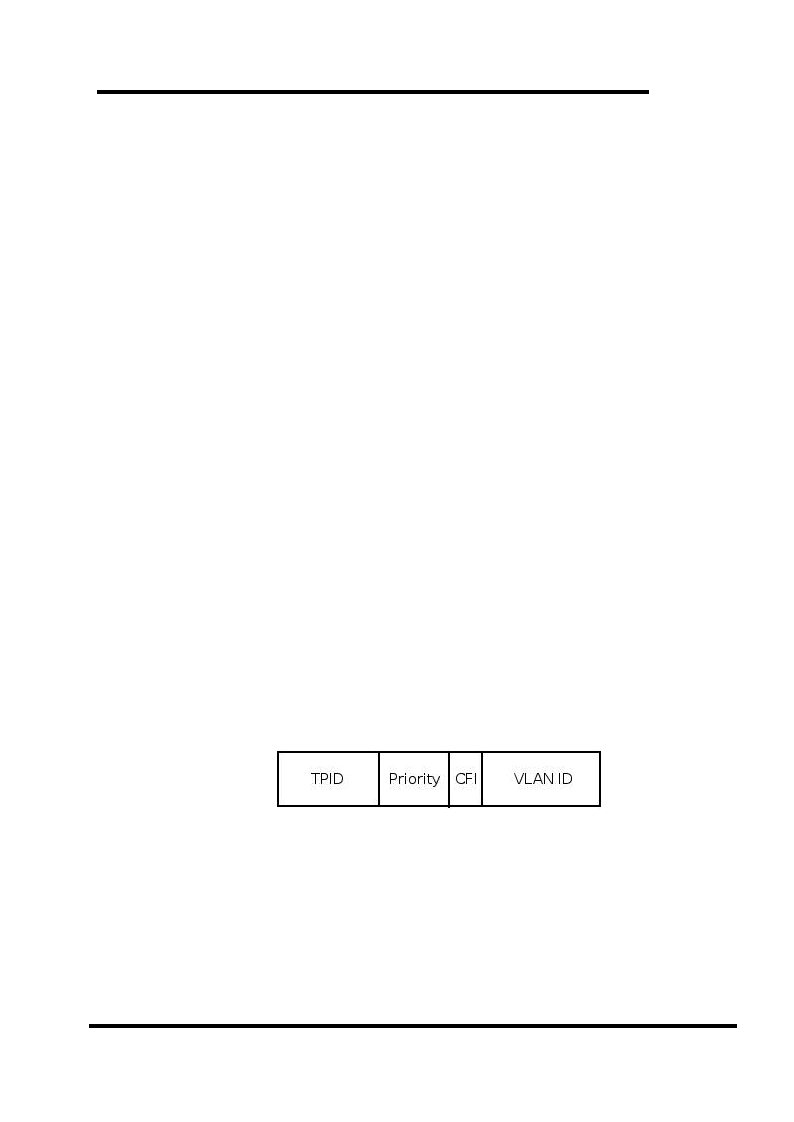

Його  пункти  1-3  дозволяють  задавати  параметри  тегів  VLAN  (див.  докладніше  у  розділі
«Підтримка IEEE 802.1Q VLAN»), пункт 4 дозволяє увімкнути або вимкнути тегування пакетів.
Пункт 0 – повернення до головного меню.

Пункт A
входів – працює у тригерному режимі: при натисканні літери A
OFF

по черзі змінюються стани
та ON. Якщо цей режим увімкнено, то при будь-якій зміні стану будь-якого з цифрових

входів буде відправлено позачерговий пакет, не чекаючи закінчення часу для надсилання
чергового пакета. З цього моменту починається відлік наступного інтервалу. Даний режим
дозволяє  не  пропустити  момент  зміни стану  входів,  якщо  встановлено  великий  інтервал
відправлення пакетів.

Пункт B
при натисканні літери B по черзі змінюються стани POSITIVE і NEGATIVE. При позитивній
полярності світлодіод завжди вимкнений і спалахує тільки в момент відправлення пакета. За
негативної  полярності  логіка  роботи  зворотна.  Це  дозволяє  при  великих  інтервалах  між

пакетами бачити, що пристрій є працездатним і живлення на нього подається.
Після введення будь-якого параметра всі зміни зберігаються в незалежній пам'яті пристрою і

відбувається   його   перезавантаження.   Під   час   роботи   з   меню   конфігурації   пристрій
продовжує передачу пакетів UDP .

Виробник   надає   кожному   пристрою   власну   унікальну   MAC
обов'язкової заміни в процесі експлуатації.  Інші адреси повинні бути змінені відповідно до
конфігурації мережі таким чином:

MAC
пакети.  У  пристрої  PING2  не  реалізована  підтримка  протоколу  ARP,  тому  цю  адресу
необхідно задавати вручну.

сервер,  на  якому  запущено  програму  обробки  тестових  пакетів  PingSTAT.  У  загальному
випадку ця IP

різним  пристроям,  розташованим  у  різних  підмережах.  Головне,  щоб  було  забезпечено
роутинг пакетів від інтерфейсу із заданим Dst

–  задається  на  розсуд  адміністратора  мережі  з  діапазону  доступних  IP
урахуванням забезпечення роутингу пакетів до пристрою із заданим Dst

Пристрій PING2 має сім цифрових входів, призначених для підключення зовнішніх датчиків
подій. Стан кожного входу відповідає окремому біту в байті DX
що генеруються»). Входи виведені на наступні роз'єми та клемники:

DX0 – на роз'єм розширення EXT
DX2 -
DX6, DX7 – на роз'єм PGM

(див. опис роз'єму у відповідному розділі)
DX5 – на гвинтові клемники, їх призначення вказано на корпусі пристрою

Кожен вхід через резистор підключений до шини живлення пристрою, тому на вільному вході
є рівень логічної 1. Таким чином, можна подавати сигнал TTL-рівня на відповідний вхід, або
просто замикати його на землю (для цього загальний провід пристрою GND

також виведений
DX7  мають  додатковий  захист  від  перевищення

на  гвинтові  клемники).  Входи  DX2  -
максимально допустимого інтервалу вхідної напруги.

Пристрій PING2 має вбудований 8-бітний аналого-цифровий перетворювач (АЦП) .
АЦП   може   мати   два   можливі   значення   опорної   напруги:   1,1В   і   5В   (задається   при

конфігуруванні пристрою).
Вхід  АЦП  виведений  на  роз'єм  ADC,  призначення  контактів  роз'єму  вказано  на  корпусі

пристрою. На цей же роз'єм виведено напругу +5В для живлення малопотужних аналогових
датчиків, що підключаються до нього, наприклад датчика температури (максимальний струм,
споживаний по даному виходу живлення, не повинен перевищувати 20 мА). Вхід АЦП має
додатковий захист від перевищення максимально допустимого інтервалу вхідної напруги.

Copyright © 2007-2017, Equicom production group doc.
www.equicom.ua

У модифікації пристрою PING2.1(-knock) вхід АЦП підключений також до контакту 5 роз'єм
EXT. Подробиці див. у розділі «Роз'єм розширення EXT».

Роз'єм   EXT
обладнання:  джерел  безперебійного  живлення  (ДБЖ),  датчиків  мережі  тощо.  Будь-яке
обладнання,  що  підключається,  повинно  мати  відповідний  роз'єм  для  підключення  або
аналогічний роз'єм розширення EXT. В останньому випадку для підключення використовуйте
лише  спеціальний  шнур  PING-EXT  (постачається  окремо).  Призначення  контактів  роз'єму
EXT наведено в таблиці:

1
2

DX0
GND, JP3

3
4

JP4
Вхід АЦП*, JP5

* - контакт 5 роз'єму з'єднаний з входом АЦП тільки у пристроях, що мають на наклейці з серійним
номером маркування PING2.1(-knock)

При підключенні за допомогою даного роз'єму до сумісного ДБЖ (або іншого обладнання, що
видає на контакт 1 роз'єм напругу +8..20В) пристрій PING2 отримує живлення через роз'єм

EXT  від  підключеного  обладнання,  тому  окрема  подача  живлення  в  цьому  випадку  не
потрібна.

На  цифровий  вхід  DX0  подається  інформація  про  стан  пристрою,  що  сполучається,
наприклад від сумісного ДБЖ сигнал –RESERV

живлення.
Роз'єм розширення, наявний в пристроях IP4 і RST3, використовується також для завдання

режиму їх роботи за допомогою перемички, що встановлюється на його контакти. Якщо цей
роз'єм  виявляється  зайнятий  увімкненим  у  нього  пристроєм  PING2,  то  вищезазначену
перемичку необхідно переставити на контакти JP3-
Вони  запаралелені  з  контактами  3-5  роз'єму  розширення  і  призначені  спеціально  для

Пристрої, що виробляються починаючи з січня 2012 р., маркуються як PING2.1(-knock) (дане
маркування присутнє лише на наклейці із серійним номером на нижній стороні корпусу). Їхня
відмінність від звичайних PING2(-knock) полягає в тому, що контакт 5 роз'єму EXT з'єднаний
з входом АЦП. Це дає можливість підключити до роз'єму EXT комбінований датчик наявності
мережі  220В  і  напруги  на  акумуляторі  PS2  або  інше  сумісне  обладнання,  що  видає  на

контакт  5  роз'єму  EXT  аналоговий  сигнал  для  подачі  на  вхід  АЦП.  У  зв'язку  з цим  при
використанні пристроїв PING2.1(-knock) необхідно мати на увазі наступне:

Фізично вхід АЦП на роз'ємах ADC
лише один із них.
Якщо  до  PING2.1(-knock)  підключити  IP4.2  або  RST3-UTL
роз'єму  EXT  сигнал  від  вбудованого  в  них  Link-детектора,  то  використовувати  АЦП
PING2.1(-knock) буде неможливо.

Для правильної роботи входу  АЦП за наявності обладнання, підключеного до роз'єму
ЕХТ, контакт JP5 має залишитися вільним.

Knock
Для  його  правильної  роботи  необхідно  забезпечити  надійний  акустичний контакт  корпусу

даного  пристрою  з  внутрішньою  поверхнею  металевого  ящика,  в  якому  встановлено
телекомунікаційне  обладнання.  При  спробі  розтину  ящика  зловмисниками  (свердління,
ударний вплив і т.д.) акустичні коливання, що поширюються корпусом металевого ящика,
сприймаються knock-сенсором. Поріг чутливості датчика можна регулювати за допомогою
резистора підлаштування, для цього в корпусі пристрою є отвір під викрутку (див. рис. 1).
Спрацювання датчика відображається запалюванням світлодіода «Knock».

Стану knock
стані спокою значення цього біта дорівнює 1. При спрацьовуванні датчика біт DX
значення 0 і зберігає його протягом 10 секунд після закінчення ударного впливу. Це зроблено
для   того,   щоб   інформація   навіть   про   короткочасні   спрацювання   knock-сенсора   була
гарантовано   передана.   Якщо   випадкові   спрацьовування   датчика   відбуваються   через
інтервали часу менші, ніж 10 секунд, кожне наступне спрацювання продовжує нульовий стан
біта DX1 ще на 10 секунд. На час включення світлодіода Knock це ніяк не впливає, воно

VLAN (Virtual Local Area Network) – група пристроїв, що мають можливість взаємодіяти між
собою  безпосередньо  на  канальному  рівні,  хоча  фізично  при  цьому  вони  можуть  бути

підключені до різних мережних комутаторів.  І навпаки, пристрої,  що знаходяться в різних
VLAN'ах, невидимі один для одного на канальному  рівні, навіть якщо вони підключені до
одного комутатора, і зв'язок між цими пристроями можливий тільки на мережному та вищому
рівнях. У сучасних мережах VLAN – головний механізм створення логічної топології мережі,
яка залежить від  її  фізичної топології. Крім того, ця технологія має велике значення для
підвищення безпеки мереж.

Відповідно до стандарту IEEE 802.1Q, для визначення приналежності  фрейму до того чи
іншого VLAN'у, в його заголовок додається спеціальний тег .

(CFI) – індикатор канонічного формату . Розмір поля –
адреси –

канонічний/не канонічний. Завжди використовуйте значення 0, це критично
для деяких комутаторів (наприклад Edge-Core ES3510 не приймає пакети з CFI=1).

Copyright © 2007-2017, Equicom production group doc.
www.equicom.ua

VLAN  Identifier (VID) -
VLAN'у належить кадр. Допустимі значення в діапазоні від 0 до 4095. Значення 0 і

4095 зарезервовані для службових цілей і не повинні використовуватися, значення 1
належить у комутаторах VLAN за замовчуванням.

Тег вставляється перед полем "Тип протоколу". Оскільки кадр змінився, перераховується
контрольна сума.

Підтримка заголовків TAG
пристроїв  PING2.  При  використанні  в  структурі  мережі  комутаторів,  що  підтримують  цю
технологію, з'являється можливість перенаправити пакети від усіх пінгерів в один службовий

Пристрій PING2  формує IP
таблиці:

Пакет
VLAN 802.1 Q

Загальна довжина Ethernet
Довжина   UDP
байтів

пакета, байтів
з   урахуванням   заголовка,

77
43

81
43

У кожному пакеті передається два інформаційних байти: DX
дані  АЦП.  Кожен  із  байтів  розбитий  на  два  напівбайти,  які  знаходяться  за  наступними

Зміщення 0: d0..d3 - молодший напівбайт DX
Зміщення 9: d0..d3 – старший напівбайт DX, d4..d7=0
Усунення 20: d0..d3 - молодший напівбайт AX, d4..d7=0
Усунення 29: d0..d3 - старший напівбайт AX, d4..d7=0
Відповідно, значення інформаційних байтів можна обчислити так:

DX = byte[9]*16+ byte[0]
AX = byte[29]*16+ byte[20]

DX0 – зовнішній цифровий вхід, виведений на роз'єм EXT
DX1 – сигнал від knock-сенсора (при спрацьовуванні =0 і тримається протягом 10 секунд)
DX2-DX5 – зовнішні цифрові входи, виведені на гвинтові клемники

Байти DX
момент формування пакета.

Виробник гарантує працездатність пристрою протягом 12 місяців з дати продажу за умови
дотримання споживачем правил експлуатації, транспортування та зберігання.

У разі виникнення дефектів протягом гарантійного терміну виробник зобов'язується зробити
на власний розсуд безкоштовний ремонт або заміну обладнання. При цьому транспортні

витрати оплачує споживач.
Ця гарантія припиняє свою дію у випадках, якщо:
·

Пристрій вийшов з ладу внаслідок впливу атмосферної електрики, перенапруги в мережі
електроживлення або подачі неприпустимої напруги на зовнішні сигнальні лінії

·
·
·
·

Пристрій має механічні пошкодження будь-якої природи
Виконувалося розтин або будь-які спроби модифікації пристрою
Проводився ремонт пристрою неавторизованим персоналом
Є сліди потрапляння

Виробник залишає за собою право вносити зміни до конструкції пристрою без попереднього
повідомлення.

Виробник дає обмежену гарантію на вбудоване програмне забезпечення пристрою. У разі
виявлення будь-яких помилок ПЗ, які стали відомі виробнику самостійно або за інформацією
від  клієнта,  виробник  зобов'язується  протягом  розумного  часу  виправити  ці  помилки  та
надати   клієнту   оновлення.   До   помилок,   що   підлягають   обов'язковому   виправленню,
належать лише такі помилки, які перешкоджають нормальному використанню пристрою для

Copyright © 2007-2017, Equicom production group doc.
www.equicom.ua
