по
PING3, PING3-knock

5 програмованих цифрових ліній I/O для підключення зовнішніх датчиків або виконавчих
пристроїв (4-TTL, 1-LVTTL рівень)

3 зовнішні аналогові входи
внутрішній вхід для вимірювання власної напруги живлення пристрою

-
2 канали управління живленням зовнішніх пристроїв

канал 1 – «сухі контакти» реле
канал 2 – вихід LV TTL рівня

-
Power Sensor
Вбудований   knock-сенсор   –   датчик   удару   з   регульованою   чутливістю   (тільки   в

·
·

модифікації PING 3-
Роз'єм розширення EXT для підключення додаткового обладнання

·
·

Порт 10Base-T Half
Світлодіодна індикація включення, приймання/передачі пакетів та спрацювання датчика

удару
Вбудований Watchdog таймер
Напруга живлення +8..20В, максимальна споживана потужність 1,6 Вт
Джерело живлення не входить до комплекту поставки

·
·
·

·
·
·
·
·
·

Настроювані статична IP адреса, MAC адреса, маска підмережі, шлюз
Двосторонній обмін даними через мережу Ethernet, підтримка протоколу ARP
Підтримка тегів IEEE 802.1 Q
Віддалений контроль та керування через WEB інтерфейс, Telnet, SNMP v1, v
Відповідь на ICMP запити (P ing
Надсилання запитів ICMP (P ing

) з підтримкою фрагментації пакетів, спостереження в
реальному часі відсотка втрат пакетів і часу відгуку
Різні режими роботи каналів керування живленням

Ping
навантаження  на  заданий  інтервал  часу  при  зникненні  зв'язку  (завдання  різних
логічних функцій для аналізу відповідей від кожної IP адреси, гнучке налаштування
параметрів ICMP пакетів для кожної адреси)
Analog
вибраному аналоговому вході (вище або нижче межі, або знаходження в діапазоні

значень)
Ручний режим

Надсилання  SNMP
адресами при настанні будь-яких подій, пов'язаних з функціонуванням пристрою

-
-

Admin
User

– повний контроль над усіма функціями
– лише спостереження за станом пристрою

·
·

Обмеження адміністративного доступу (2 дозволені діапазони IP адрес)
Віддалене оновлення програмного забезпечення (firmware)

Скидання  всіх  налаштувань  до  початкових  значень  за  допомогою  кнопки  Reset
віддалено через інтерфейс користувача

2 Зовнішній вигляд, роз'єми та індикація ........................................................................................
3 Підключення пристрою

..................................................................................................................7
4 Авторизація та адміністрування
5 Відновлення заводських налаштувань за допомогою кнопки « Reset » ...................................8
6 Цифрові лінії вводу/виводу
7 Аналогові входи ..............................................................................................................................9

7.1 Загальні відомості
7.2 Вхід AN4 – вимірювання власної напруги живлення пристрою .............................................10

8 Канали управління живленням
9 Вхід Power
10 Роз'єм EXT
11 Knock-сенсор – вбудований датчик удару ...............................................................................14

...................................................................................................11
Sensor – контроль наявності напруги у мережі

.....................................................12
..................................................................................................................................13

12.1.1 Харчування .......................................................................................................................
12.1.2 Цифрові лінії I / O

15
15

DG 1.. DG 4 ...........................................................................................
12.1.3 Цифрова лінія I / O
12.1.4 Входи АЦП AN 1.. AN 3

15
15

12.1.5 Реле PWR1 .......................................................................................................................
12.1.6 Вихід PWR2

16
16

12.2 Кліматичні умови ...................................................................................................................
12.3 Фізичні параметри

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

Цей  документ  містить  опис  апаратної  частини  пристроїв  PING3(-knock).  Усі  програмні
можливості  визначаються  версією вбудованого  програмного  забезпечення  (firmware),  про
них  можна  прочитати  у  документації  до  відповідної  версії  firmware.  У  цьому  посібнику
містяться лише короткі відомості про програмні можливості, реалізовані в останній доступній

PING3(-knock) – багатофункціональний пристрій, призначений для контролю працездатності
сегментів  мереж  Ethernet,  а  також  для  охорони,  віддаленого  моніторингу  та  управління
різними  об'єктами  по  мережі  Ethernet.  Для  підключення  до  мережі  використовується

стандартний порт 10B
Пристрій  має  статичну  IP-адресу  і  дозволяє  контролювати  цілісність  сегментів  мережі

шляхом відповіді на  ICMP запити (Ping), відправлені з будь-якої точки мережі на адресу
пристрою PING3, а також шляхом відправки ICMP
мережні пристрої, що мають власну IP-адресу. Є ручний та автоматичний режим надсилання

ICMP
використовується   для   контролю   доступності   інших   мережевих   пристроїв   з   метою
перезавантаження по живленню обладнання, що «зависло» - комутаторів, модемів, роутерів
і т.д. (Одна з функцій каналів керування живленням). У всіх режимах можна задавати розмір

пакета, підтримується фрагментація пакетів.
Крім цього, PING

пристроями    та    контролювати    їх    параметри    через    без    присутності    людини    на
контрольованому об'єкті.

Пристрій має 5 ліній введення/виводу (4 - сигнали TTL рівня, 1 - LVTTL рівня, виведена на
роз'єм EXT), кожна з яких незалежно може бути запрограмована на введення або виведення.
До вхідних ліній можуть бути підключені різні датчики: відкриття дверей, розбиття скла, руху,
пожежної сигналізації і т.д. Вихідні лінії можуть використовуватися для керування різними

навантаженнями: освітлення, звукова сигналізація, електродвигуни, системи вентиляції та
кондиціювання тощо. (Потрібна схема узгодження, що дозволяє управляти перерахованими

пристроями за допомогою вихідних сигналів TTL або LVTTL рівня).
Є три зовнішні аналогові входи (один з них виведений на роз'єм EXT), які за допомогою

вбудованого   10-бітного   АЦП   дозволяють   контролювати   різні   аналогові   параметри:
температуру, напругу в мережі, напругу на акумуляторі і т.д. (Для контролю напруг потрібна
схема узгодження рівнів). Ще один аналоговий внутрішній вхід, він служить для контролю
власної напруги живлення пристрою PING3. Для кожного аналогового входу задається: два
порогові значення для вимірюваного параметра, при перетині яких  формуються внутрішні
події,   математична   функція   перерахунку   результату   перетворення   АЦП   в   необхідну

величину  (наприклад,  в  температуру),  значення  гістерези  для  аналізу  перетину  заданих
порогів, кількість відліків АЦП.

Є два канали керування  живленням зовнішніх пристроїв. Канал 1  – «сухі контакти» реле
(одна група контактів, що перемикають), які дозволяють організувати управління живленням

навантаження різних типів. Канал 2 – вихід LV
керувати,  наприклад,  підключеним  до  PING3  джерелом  безперебійного   живлення,   що

підтримує функцію керування. Кожен із каналів має такі режими роботи:
Ping

mode
проводиться  переривання  живлення  навантаження  на  заданий  проміжок  часу  (рішення

приймається  на  підставі  обраної  логічної  функції  в  залежності  від  того,  з  якими  саме
адресами   зник   зв'язок)   Режим   використовується   для   автономного   перезавантаження
«завислого» активного мережного обладнання, або для адресами відсутня. Також можливе

перезавантаження обладнання вручну.
Analog

mode
напруги   на   вибраному   аналоговому   вході:   більше   або   менше   заданого   порога,   або
знаходження в діапазоні значень. Цей режим дозволяє, наприклад, включати вентилятор або
кондиціонер  для  охолодження  обладнання  при  підвищенні  температури  вище  верхнього

порогу, або включати нагрівач при зниженні температури нижче нижнього порога.
Режим  ручного  керування  –  незалежне  керування  навантаженням  у  кожному  каналі  за

командою оператора.
Є вхід Power Sensor

( TTL
наявність напруги в мережі електроживлення при підключенні до нього зовнішнього датчика
наявності  мережі  або  джерела  безперебійного  живлення  з  функцією  інформування  про
перехід на резервне живлення.

Є  «knock-сенсор»  –
зламування ящика з телекомунікаційним обладнанням (тільки у модифікації PING

Адміністративний доступ до пристрою можливий за протоколами http (за допомогою будь-
якого  Інтернет-браузера),  Telnet,  SNMP  v1,  v

авторизація  (є два  облікові  записи:  Admin
пристрою  та  User
протоколом SNMP можливе завдання Community для читання та запису параметрів. Можна

–  для  повного  контролю  над  усіма  функціями
–  тільки  для  спостереження  за  станом  пристрою).  При  керуванні

встановити два діапазони IP-адрес, з яких дозволено адміністративний доступ.
Можливе віддалене оновлення вбудованого програмного забезпечення пристрою (firmware)

за протоколом Telnet
Підтримується відправка SNMP трапів  v

2 c
підтвердженням  прийому,  при  настанні  будь-яких  подій,  пов'язаних  з  функціонуванням
пристрою: зміна стану зовнішніх датчиків, підключених до цифрових входів, зміна напруги на

аналогових входах, зміна стану каналів керування живленням, спрацьовування kno.
Починаючи з версії firmware v2.01, реалізована підтримка тегів IEEE 802.1Q VLAN.

Існує дві модифікації пристрою: PING
PING

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

входи
AN 1, AN 2

цифрові
лінії DG

реле Reset 10B ase -T
PWR

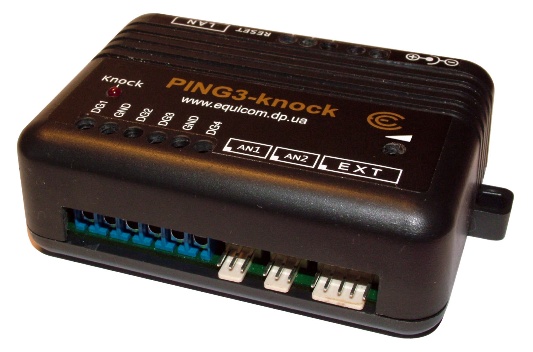

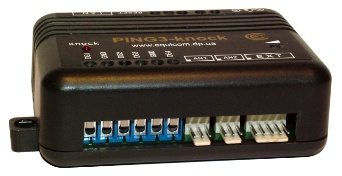

Мал. 1
PING3-knock

роз'єм
Uпит. контакти кнопка порт

входи EXT
цифрові
лінії DG

реле Reset 10B ase -T
PWR

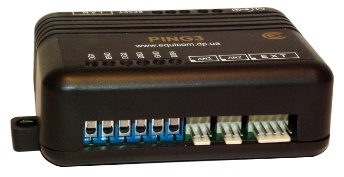

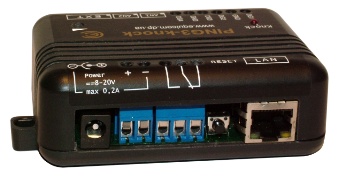

Мал. 2
PING3

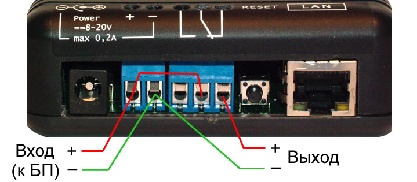

Пристрій   має:   роз'єм   та   гвинтові   клемники   для   подачі   напруги   живлення   (включені
паралельно) , гвинтові клемники, підключені до «сухих контактів» реле в каналі управління

живленням  PWR1,  кнопку  скидання  налаштувань  до  початкових  значень  Reset  ,  роз'єм
розширення для підключення різного додаткового обладнання EXT, гвинтові клемники для
підключення  до  цифрових  лініям  I/O
Розетка  RJ-45,  призначена  для  підключення  до  мережі  Ethernet,  має  два  світлодіоди:
зелений  та  жовтий.  Модифікація  PING

удару і світлодіод Knock.
Розташування 1-го контакту роз'ємів AN1, AN2 та EXT позначено на корпусі пристрою.

Світиться
безперервно

Живлення пристрою увімкнено
Живлення пристрою вимкнено

Вимкнено
Світиться
безперервно

Порт 10Base-T підключено
Передача/прийом Ethernet пакету

Блимає
Вимкнено

Порт 10Base-T вимкнено
Ініціалізація скидання налаштувань
протягом 2 с. при натиснутій кнопці
Reset після включення живлення

Світиться
безперервно

стандартних
налаштувань

Відбувається скидання налаштувань
протягом ~12 с.

Вимкнено
Блимає

Пристрій PING
пристрій  споживає  по  ланцюгу  живлення  дуже  незначний  струм,  він  може  бути  запитано
паралельно  з  обладнанням,  що  використовується  в  мережі,  від  його  штатного  джерела

живлення  (за  умови,  що  він  видає  постійну  напругу  в  діапазоні  8-2  0  В).  Більшість
некерованих  мережних  комутаторів,  які  мають  зовнішній  блок  живлення,  живляться саме
такою  напругою.  Напруга  живлення  може  бути  подано  на  вхід  пристрою  PING
допомогою  гвинтових  клемників,  або  за  допомогою  штекера  (зовнішній  діаметр  5,5  мм,
внутрішній діаметр 2,1 мм, «мінус» на зовнішньому контакті). Полярність напруги вказана

корпусі пристрою. Є захист від неправильної полярності напруги живлення.
При   підключенні   пристрою   PING3   до   сумісного   зовнішнього   джерела   безперебійного

живлення за допомогою роз'єму EXT напруга живлення подається до PING3 від ДБЖ через
цей роз'єм. У цьому випадку не потрібно подавати окреме харчування на PING3.

Для підключення пристрою PING
стандартного стискання (комп'ютер-хаб). Цей пристрій працює в режимі 10 Мбіт Half-duplex,
тому необхідно, щоб мережеве обладнання, до якого воно буде підключено, підтримувало
роботу в цьому стандарті .

IP-адреса пристрою за замовчуванням – 192.168.2.200
Для  адміністративного  доступу  до  пристрою  PING3  є  два  визначені  облікові  записи

користувача.
1. Користувач з правами адміністратора (повний доступ до всіх функцій пристрою)
Ім'я: admin

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

2. Користувач з обмеженими правами (тільки спостереження за станом пристрою)
Ім'я: user

Пароль: user
Є такі методи адміністрування системи: WEB

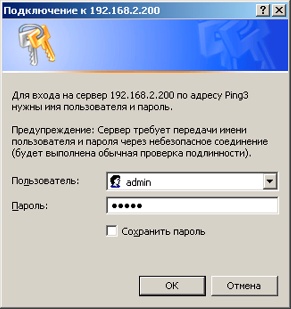

Для  адміністративного  доступу  через  WEB  інтерфейс  за  допомогою  Інтернет-браузера
зайдіть на IP адресу пристрою PING3.

Після успішної авторизації буде відкрито сторінку системних налаштувань, на якій  можна
побачити    номер    версії    firmware,    що    використовується.    Далі    необхідно    зробити

конфігурування пристрою і налаштування всіх необхідних параметрів.
Більш детальну інформацію про роботу вбудованого ПЗ можна отримати з документації до

·
·

Втрата пароля облікового запису адміністратора
Відсутність інформації про поточну  IP адресу пристрою або налаштування тегів  IEEE
802.1 Q

Кнопка «Reset» знаходиться біля розетки « LAN
налаштувань   до   значень   за   промовчанням   необхідно   вимкнути   живлення   пристрою,

натиснути  кнопку  «Reset»  і,  не  відпускаючи  її,  увімкнути  живлення  пристрою.  Жовтий
світлодіод « Link
увімкненим  протягом  2  с  –  це  час,  необхідний  для  ініціалізації  процесу  відновлення
налаштувань.  Після  вимкнення  світлодіода  кнопку  "Reset"  потрібно  відпустити.  У  момент
вимкнення  світлодіода  починається  процес  відновлення  заводських  налаштувань,  його
тривалість  становить  приблизно  12  с.  Не  вимикайте  живлення  пристрою  до  завершення

процесу!   Після   відновлення   налаштувань   автоматично   відбудеться   перезавантаження
пристрою, після чого він знову буде готовий до роботи.

Зауваження
Якщо відпустити кнопку «Reset» до вимкнення світлодіода, процес відновлення налаштувань
не буде запущено. У цьому випадку необхідно відключити живлення пристрою та повторити

процедуру з початку.
Більш детальну інформацію про відновлення заводських налаштувань та оновлення версії

Пристрій має чотири зовнішні цифрові  лінії вводу/виводу, які називаються DG1..DG4, які
виведені на гвинтові клемники . PAGEREF _Ref285278250 \h

Кожна з цифрових ліній незалежно може бути запрограмована на введення або виведення.
Є можливість керувати напрямом передачі та зчитувати стан всіх ліній, а також керувати

станом вихідних ліній як окремо, так і спільно (наприклад, якщо n ліній запрограмовані на
введення  (виведення),  то  до  них  можна  звертатися  як  до  n-розрядного  порту  введення

(виводу)).
Існують ситуації, коли стан цифрових ліній залежить від програмних налаштувань. До них

відносяться:    проміжок    часу   близько    1с    з    моменту    включення    пристрою,    режим
перезавантаження  та  оновлення  firmware.  У  цих  ситуаціях  всі  лінії  DG  виявляються

запрограмованими для введення.
Лінії DG1..DG4 забезпечені буферними елементами,  їх вхідні і вихідні сигнали мають TTL

рівень 0.. + 5В . землю за допомогою датчиків з виходом типу "сухий контакт" (для цього
загальний провід пристрою GND також виведений на гвинтові клемники).

Лінія  DG5  не  буферизована,  її  вихідний  сигнал  має  LVTTL  рівень  0..+3,3В,  як  вхідний
допускається напруга до +5В. Дана лінія не має резистора, що підтягує, підключеного до

шини живлення, тому стан вільного входу не визначено.
Можливе відправлення Trap повідомлень при зміні стану будь-якої вхідної лінії (незалежно

настроюється відправка по позитивному та негативному фронту сигналу).
Більш   детальна   інформація   про   роботу   цифрових   ліній   вводу/виводу   міститься   в

Пристрій  має  три  зовнішні  аналогові  входи,  іменованих  AN1-AN3.  Входи  AN1  та  AN2
виведені на однойменні роз'єми, а вхід AN3 на роз'єм EXT (див. опис роз'єму EXT , стор. 13).
Ще один вхід AN4 є внутрішнім і призначений для вимірювання власної напруги живлення

пристрою PING3 (див. розділ Вхід AN4 , стор. 10).
На  роз'єми  AN1  і  A  N

2  також  виведено  напругу  +  3,3  В  для  живлення  малопотужних
аналогових   датчиків,   що   підключаються   до   н   і   м,   наприклад   датчика   температури

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

(максимальний струм, споживаний по даному виходу живлення, не повинен перевищувати 2
0 мА). Призначення контактів роз'ємів AN1, AN2:

1
2
3

Вхід
GND

Зовнішні аналогові входи дозволяють вимірювати напругу в діапазоні 0..+3,3В за допомогою
лінійного 10-бітного АЦП з опорною напругою 3,3 В. Джерело сигналу, що підключається до

входу
Для  кожного   аналогового  входу  задається:  два  порогові  значення  для  вимірюваного

параметра,   при   перетині   яких    формуються   внутрішні   події,   математична    функція
перерахунку    результату    перетворення    АЦП    в    необхідну    величину    (наприклад,    в
температуру),  значення  гістерези  для  аналізу  перетину  заданих  порогів,  кількість  відліків

АЦП.
Можливе  відправлення  Trap  повідомлень  при  перетині  величиною  заданих  порогових

значень.
Більш детальна інформація про роботу аналогових входів міститься в документації до версії

Якщо вважати падіння напруги на діоді VD1 постійним, залежність напруги на вході AN4 від
вхідної напруги  U є лінійною. Отже, можна використовувати лінійну  формулу перерахунку
показань АЦП в напругу. Для отримання значення напруги живлення у вольтах встановіть
для входу AN4 такі параметри:

O(offset) = 0.5
M (multiplier) = 2 1.7

При використанні firmware v2.04 та вище вказані параметри будуть встановлені автоматично
при скиданні налаштувань до заводських значень.

Зауваження
При виготовленні пристроїв PING3 не виконується точний підбір номіналів дільника R1, R2,

тому  можлива  похибка  при  вимірюванні  напруги.  Для  підвищення  точності  необхідно
провести калібрування входу AN4 за методикою, описаною в документації до вбудованого
ПЗ (розділ «Аналогові входи – Рекомендації щодо калібрування – Загальний випадок лінійної

Пристрій має два канали керування живленням, які називають PWR1 і PWR2. Канал PWR1
управляє вбудованим реле, що має одну групу контактів, що перемикають. "Сухі" контакти
реле  виведені  на  триполюсний  гвинтовий  клемник,  підключення  нормально  замкнутих  і
нормально    розімкнених    контактів    позначено    на    корпусі    пристрою.    Реле    можна

використовувати, наприклад, для імітації натискання кнопки «скидання» сервера, або для
комутації   низьковольтного   живлення   малопотужного   обладнання:   комутаторів   мережі,
модемів, бездротових точок доступу і т.д. Контакти реле дозволяють комутувати струм до 1А
при  постійній  напрузі  30В.  Не  рекомендується  використовувати  дане  реле  для  комутації
живлення  навантаження,  підключеного  до  мережі  220В,  для  цього  бажано  застосовувати

додаткове силове реле.
На  мал.  3  показаний  варіант  включення  пристрою  PING3  у  розрив  ланцюга  живлення

мережного обладнання, що має зовнішній блок живлення. При такому підключенні пристрій
PING3 живиться від штатного джерела живлення мережного обладнання, при цьому напруга

Канал PWR2 має вихід LV
керування сумісним джерелом безперебійного живлення або іншим пристроєм, підключеним
до цього гнізда (див. Роз'єм EXT , стор. 13).

Канали керування живленням мають такі режими роботи:
Ping  Mode  –  режим,  призначений  для  перезавантаження  живлення  різного  мережного

обладнання  у  разі  його  «зависання»,  а  також  для  включення  (або  вимикання)  живлення
обладнання на весь період часу, поки відсутній зв'язок із заданими IP адресами. У цьому

режимі  пристрій  PING3  постійно  перевіряє  доступність  максимум  трьох  IP  адрес  шляхом
відправки на них ICMP запитів, у разі припинення відповідей від певних адрес на підставі
заданої  логічної  функції  приймається  рішення  про  включення  (або  вимкнення)  живлення
обладнання  на  заданий  проміжок  часу.  Також  можливе  перезавантаження  обладнання

вручну.
Analog

Mode
напруги  на  вибраному  аналоговому  вході  :  більше  або  менше  заданого  порога,  або
знаходження в діапазоні значень. Цей режим дозволяє, наприклад, включати вентилятор або
кондиціонер  для  охолодження  обладнання  при  підвищенні  температури  вище  верхнього

порогу, або включати нагрівач при зниженні температури нижче нижнього порога.
Ручний режим – навантаження постійно увімкнене, або постійно вимкнене.

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

Для кожного каналу керування  живленням налаштовується полярність вихідної напруги –
логічний  рівень  вихідного  сигналу,  що  відповідає  стану  каналу  живлення  включене.  За
умовчанням всім каналів встановлено негативна полярність, тобто. включення навантаження
відповідає рівень логічного 0 на виході. Не  рекомендується встановлювати каналу PWR1
позитивну  полярність,  т.к.  в  цьому  випадку  поміняються  місцями  нормально  замкнуті  і
нормально розімкнені контакти реле, і протягом всього часу включення обмотка каналу реле
буде  перебувати  під  напругою,  що  призведе  до  небажаного  споживання  потужності  і
нагрівання елементів схеми пристрою PING3.

·
·

PWR
PWR

1   –   реле   вимикається.   Зважайте   на   це,   визначаючи   спосіб   підключення
навантаження через нормально замкнуті або через нормально розімкнені контакти реле.
Наприклад,  якщо  навантаженням  є  обмотка  контактора,  що  включає  електродвигун
приводу відкривання воріт або обігрівач, то буде вкрай не бажано, якщо вони вмикаються

під час перезавантаження пристрою PING3 або оновлення firmware. У цьому випадку
рекомендується   підключати   навантаження   через   контакти   реле,    що   нормально
розімкнені.  Якщо  ж  навантаженням  є  комутатор,  через  який  здійснюється  зв'язок  із
пристроєм PING3, то його необхідно підключити через нормально замкнуті контакти (мал.
3)  –  тоді  при  вході  в  режим  оновлення  firmware  комутатор  залишиться  увімкненим  і

Для всіх каналів керування  живленням у всіх режимах роботи можливе надсилання Trap
повідомлень під час увімкнення та вимкнення навантаження (настроюється незалежно).

Більш   детальна   інформація   про   роботу   каналів   керування   живленням   міститься   в
документації до версії firmware, що використовується.

Вхід Power Sensor призначений для контролю наявності напруги в мережі  живлення. Цей
вхід виведений на роз'єм EXT, що дозволяє підключити до пристрою PING3 різне додаткове
обладнання:   датчик   наявності   мережі   220В,   джерело   безперебійного    живлення   з
інформацією про перехід на резервне живлення і т.д. (див. опис роз'єму EXT
Power
підключений до внутрішньої  шини  живлення пристрою +5В через резистор номіналом  5,1
кОм,  тому  на  вільному  вході  присутній  рівень  логічної  1.  Таким  чином,  на  вхід  можна

, стор. 13). Вхід
Sensor  розрахований  на  подачу  вхідного  сигналу  TTL  рівня  0..+5В,  причому  він

подавати сигнал TTL-рівню або їх контакт транзистор з відкритим колектором, оптрон і т.д.
(загальний  провід  пристрою  GND  також  виведений  на  роз'єм  EXT  ).  Необхідно,  щоб
обладнання, підключене до роз'єму EXT
способів при зникненні напруги в мережі. Полярність сигналу не має значення – є можливість
налаштувати  вхід  так,  що  він  реагуватиме  як  на  позитивний,  так  і  на  негативний  рівень

вхідного сигналу.
Можливе  надсилання  Trap  повідомлень  при  зникненні  та  при  появі  напруги  в  мережі

(настроюється незалежно).
Більш  детальна  інформація  про  роботу  входу  Power  Sensor  міститься  в документації  до

Роз'єм   розширення   EXT   призначений   для   підключення   до   пристрою   PING3   різного
додаткового  обладнання:  джерел  безперебійного   живлення  (ДБЖ),  датчиків  наявності
мережі і т.д. роз'єм EXT

Опис
Напруга живлення пристрою PING3 –
те ж, що на гвинтовому клемнику та на штекері живлення
Вхід
Загальний провід
Вихід каналу керування живленням PWR
Об'єднані разом цифрова лінія I/O DG

1
2

+Upit
Power Sensor

3
4
5

PWR 2
DG 5/ AN 3

2 (LVTTL рівень 0..+3,3В)
5 та аналоговий вхід AN

При підключенні за допомогою даного роз'єму до сумісного ДБЖ (або іншого обладнання, що
видає на контакт 1 роз'єму напруга +8..20В) пристрій PING 3 отримує живлення через роз'єм
EXT  від  підключеного  обладнання,  тому  окрема  подача  живлення  в  цьому  випадку  не

потрібна.
На контакт 5 роз'єму виведено два сигнали – цифрова лінія I/O DG5 та аналоговий вхід AN3,

Якщо
LVTTL
рівня 0..+5В. Максимальна напруга, яку можна подати на вхід AN3, становить +3,3В. Дана
схема обмежує вхідну напругу рівня +5В для лінії DG5 і до +3,3В для входу AN3.

лінія
0..+3,3В; при програмуванні на введення її у допустимо подавати напруга TTL

Якщо передбачається використовувати аналоговий вхід AN3, лінія DG5 обов'язково має бути
запрограмована на введення.

Враховуючи велику постійну часу RC ланцюжка в ланцюзі входу AN3, цей вхід може бути
використаний  тільки  для  контролю  параметрів,  що  повільно  змінюються:  температура,
напруга на акумуляторі і т.д.

У типовому варіанті включення ДБЖ, сумісний з пристроєм PING3, видає на контакт 2 роз'єм
сигнал про перехід на  резервне  живлення.  На контакт 5 видається інформація  у вигляді

цифрового  сигналу  стадії  заряду/розряду  акумулятора,  або  напруга  з  акумулятора  через
резистивний дільник (залежно від типу сигналізації, що використовується в ДБЖ). Контакт 4

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

Knock-сенсор – це датчик удару , розташований усередині корпусу пристрою PING
Для   правильної   роботи   необхідно   забезпечити   надійний   акустичний   контакт   корпусу
пристрою  з  внутрішньою  поверхнею  металевого  ящика,  всередині  якого  встановлено
телекомунікаційне  обладнання.  При  спробі  розтину  ящика  зловмисниками  (свердління,

ударний вплив і т.д.) акустичні коливання, що поширюються корпусом металевого ящика,
сприймаються knock-сенсором. Порог чутливості датчика можна регулювати за допомогою
підстроювального резистора, для цього в корпусі пристрою є отвір під викрутку (див. мал. 1

на стор. 6). Спрацювання датчика відображається запалюванням світлодіода «Knock».
Параметр Knock holding time (час утримання датчика удару, 0..25,5 с) визначає, як довго

датчик удару буде вважатися спрацював після закінчення ударного впливу на нього. Якщо
випадкові спрацювання датчика відбуваються через інтервали часу менші, ніж Knock holding
time

тільки від тривалості ударного впливу на датчик.
Цей  параметр

призначений  для  того,  щоб  виключити  багаторазове  інформування  про
короткочасні спрацьовування датчика удару. Натомість буде зафіксовано початок і кінець
спрацьовування, протягом якого фактично могла відбуватися велика кількість короткочасних

ударних впливів на датчик.
Можливе відправлення Trap повідомлень на початку та в кінці спрацьовування датчика удару

Більш детальна  інформація про роботу датчика удару міститься в документації до версії
firmware, що використовується.

MIN
значення

Середнє
значення

MAX
значення

Постійне, не
стабілізоване
За умови
спрацьовування реле в
каналі PWR1 та

позитивному струмі
навантаження по всіх
виходах, що дорівнює
½ максимального

MIN
значення

Середнє
значення

MAX
значення

Діапазон вхідної напруги
Вхідна напруга логічного 0

5,5
0,8

У
У

V IL
V IH

-0,3
1,63

Вхідна напруга логічної 1
Вихідна напруга логічного 0

5,5
0,26

У
У

V OL
V OH

0
4,68

Залежить від струму
виходу

Вихідна напруга логічної 1
Струм виходу

5
±35

У
мА

MIN
значення

Середнє
значення

MAX
значення

Діапазон вхідної напруги
Вхідна напруга логічного 0

5,5
0,8

У
У

V IL
V IH

-0,3
1,63

Вхідна напруга логічної 1
Вихідна напруга логічного 0

5,5
0,4

У
У

V OL
V OH

0
2,3

Тільки для DG5,
залежить від струму
виходу
Тільки для DG5

Вихідна напруга логічної 1
Струм виходу

3,3
±25

У
мА

Вхід Power
Лінія DG5 резистора, що підтягує, не має.

MIN
значення

Середнє
значення

MAX
значення

Діапазон вхідної напруги
Опорна напруга АЦП

-0,3
3,27

3 , 6
3,33

У
У

Тільки для AN
З приводу AN3 див. опис
на стор. 9

Дозвіл
Інтегральна лінійна помилка

N R
E IL

-
<±1

LSb
LSb

Диференційна лінійна помилка
Зсув нульового рівня

E DL
E OFF

<±1
< ± 3

Copyright © 2011-2014, Equicom production group doc. rev 1.
www.equicom.ua

MIN
значення

Середнє
значення

MAX
значення

Максимальний струм, що
комутується, при постійній напрузі
30В
Максимальний струм, що
комутується, при змінній напрузі
120В

MIN
значення

Середнє
значення

MAX
значення

Вихідна напруга логічного 0
Вихідна напруга логічної 1

V OL
V OH

0
2,3

0,4
3,3

Залежить від струму
виходу

У
мА

0..+ 5 0 o
-40..+ 7 0 o

Діапазон робочих температур
Діапазон температур зберігання
Максимальна вологість

90% (без утворення конденсату)
лише у приміщенні

Габаритні розміри (без урахування кріплення)
Маса

89 х 64 х 32 мм
110 г

Виробник гарантує працездатність пристрою протягом 12 місяців з дати продажу за умови
дотримання споживачем правил експлуатації, транспортування та зберігання.

У разі виникнення дефектів протягом гарантійного терміну виробник зобов'язується зробити
на власний розсуд безкоштовний ремонт або заміну обладнання. При цьому транспортні

витрати оплачує споживач.
Ця гарантія припиняє свою дію у випадках, якщо:

Пристрій вийшов з ладу внаслідок впливу атмосферної електрики, перенапруги в мережі
електроживлення або подачі неприпустимої напруги на зовнішні сигнальні лінії

·
·
·

Пристрій має механічні пошкодження будь-якої природи
Виконувалося розтин або будь-які спроби модифікації пристрою
Проводився ремонт пристрою неавторизованим персоналом

Виробник залишає за собою право вносити зміни до конструкції пристрою без попереднього
повідомлення.
