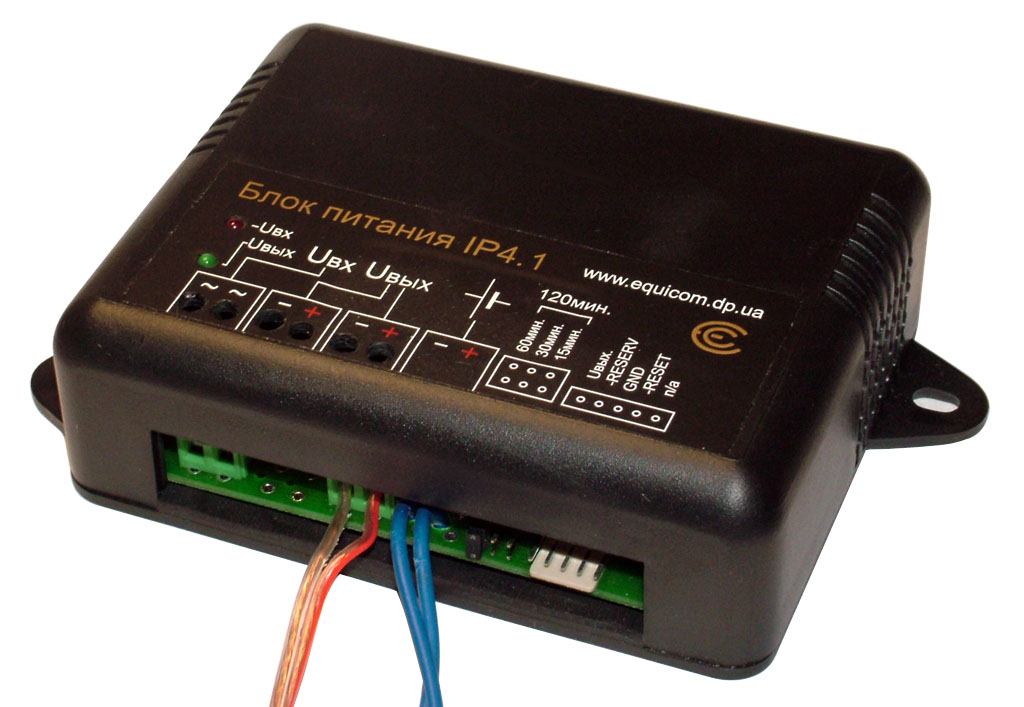

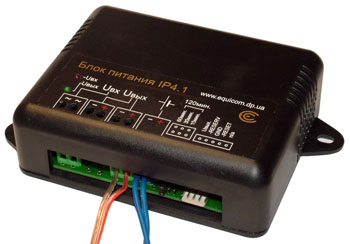

Джерело безперебійного живлення (ДБЖ) IP4.1 призначене для живлення різного малопотужного телекомунікаційного обладнання (наприклад, некерованих Ethernet комутаторів), що має зовнішній мережевий адаптер. ДБЖ видає на вихід постійну стабілізовану напругу, є модифікації з вихідною напругою 3,3В, 5В та 8,5В (як правило, підходить для живлення обладнання, розрахованого на 12В). Максимальна вихідна потужність 10Вт.

ДБЖ може працювати від джерела змінної (18..30В) або постійної (18..45В) напруги, для підключення до мережі 220В використовується зовнішній силовий трансформатор. Для резервного електроживлення підключається зовнішній акумулятор напругою 12В ємністю щонайменше 2,2Ач. Здійснюється контроль заряду/розряду акумулятора та відключення навантаження при розряді акумулятора до напруги 10,5В. При пропаданні напруги в мережі забезпечується перехід на резервне живлення без стрибка вихідної напруги, аналогічно відбувається перехід на мережеве живлення при появі напруги в мережі. Наявність мережної та вихідної напруги індикується світлодіодами.

За наявності напруги в мережі допускається «гаряча» заміна акумулятора без вимкнення навантаження, а також забезпечується «холодний» старт від акумулятора за відсутності напруги в мережі.

ДБЖ має фільтр мережевих перешкод та захист від короткого замикання на виході, при усуненні замикання працездатність пристрою автоматично відновлюється.

Можливе використання ДБЖ у системах з дистанційним живленням, коли вхідна змінна або постійна напруга подається по проводах кабелю «вита пара», що не використовуються.

ДБЖ має вбудований таймер скидання (перезавантаження по живленню) підключеного обладнання, скидання здійснюється шляхом короткочасного (1,25с) відключення вихідної напруги. Активізація таймера та завдання тимчасового інтервалу між скиданнями здійснюється за допомогою зовнішніх перемичок.

Є роз'єм розширення EXT для підключення зовнішнього сумісного обладнання, наприклад пристроїв моніторингу PING2(-knock) и PING3(-knock). У разі спільного використання з цим обладнанням з'являються такі можливості:

• Дистанційне перезавантаження підключеного обладнання, наприклад, при пропаданні пінгу на задані IP адреси
• Дистанційний контроль наявності напруги в мережі 220В, що дозволяє своєчасно зафіксувати факт переходу ДБЖ на резервне живлення
• Дистанційне вимірювання напруги на клемах акумулятора, що дозволяє контролювати ступінь його зарядки і прогнозувати час автономної роботи, що залишився (тільки в модифікації IP4.1u)

Роз'єм EXT також забезпечує живлення підключеного сумісного обладнання.

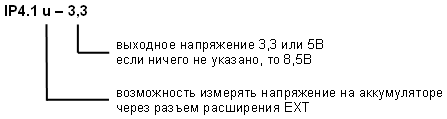

ДБЖ випускається в різних модифікаціях, які відрізняються вихідною напругою і можливістю вимірювання напруги на акумуляторі через роз’єм EXT. Нижче наведено загальне маркування ДБЖ (маркування присутнє лише на наклейці із серійним номером на нижній стороні корпусу):

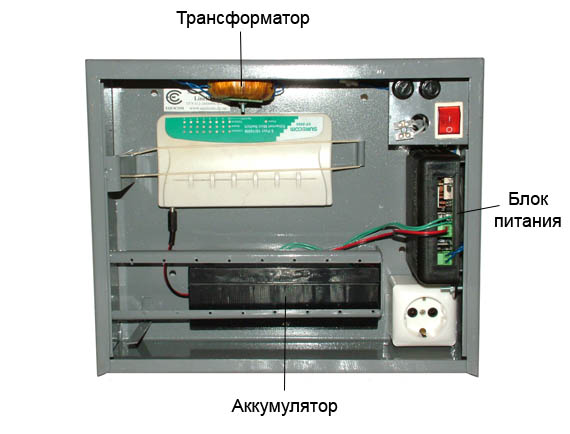

Роздільна компоновка (ДБЖ, силовий трансформатор, акумулятор) спеціально призначена для зручнішого розміщення обладнання в магістральному ящику. На малюнку показано ящик LineBox3 у зборі:



Технічне керівництво





Супутні товари

	Акумуляторні батареї

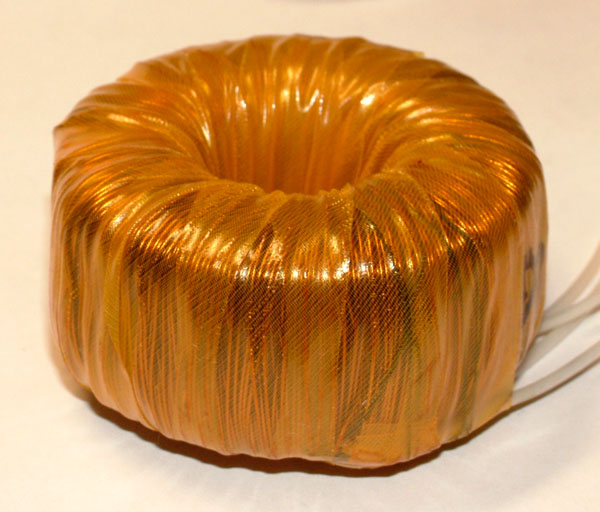

	Трансформатор силовий 220/26В 0,8А

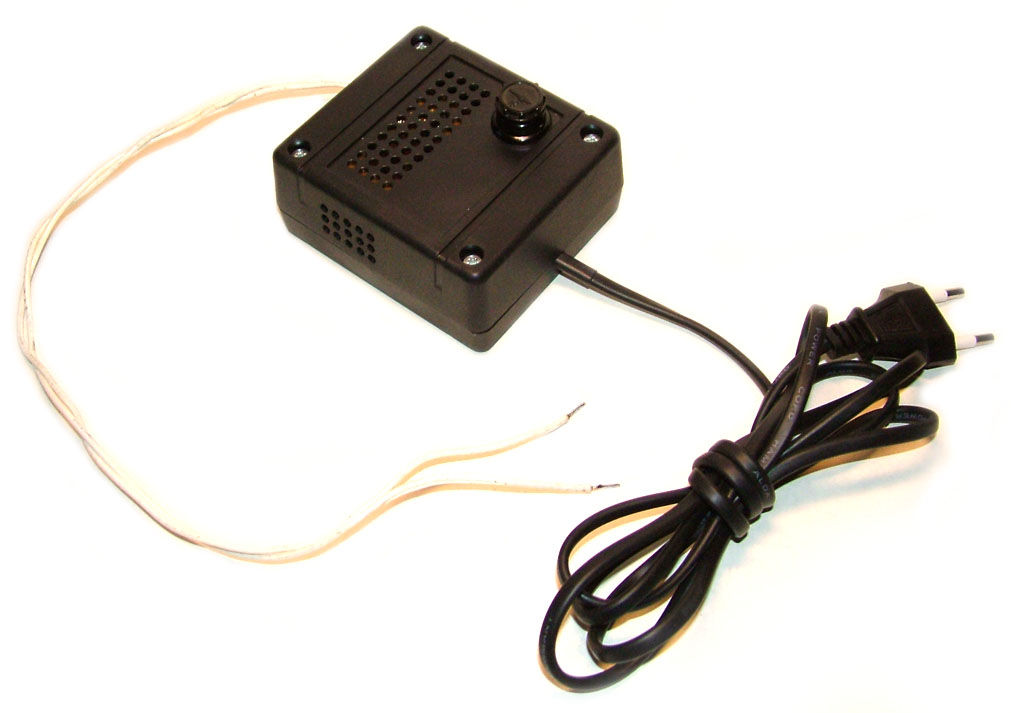

	Трансформатор силовий 220/26В 0,8А у корпусі зі шнуром живлення та плавким запобіжником
	Шнур PING-EXT Призначений для підключення до ДБЖ пристроїв моніторингу PING2(-knock) и PING3(-knock)
