Особливості підключення сумісного обладнання до пристроїв серій PING2 та PING3 за допомогою роз'єму розширення EXT

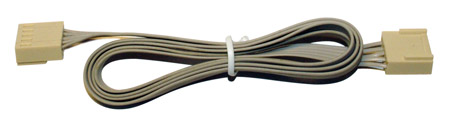

Пристрої PING2(-knock), PING3(-knock) та PING3-PWR2 мають роз'єм EXT, призначений для підключення різного сумісного обладнання. Обладнання, що підключається, може мати шлейф з відповідним роз'ємом, в цьому випадку воно підключається до роз'єму EXT безпосередньо. Або обладнання, що підключається, може мати аналогічний роз'єм EXT, в цьому випадку для підключення до пристроїв серії PING2 і PING3 необхідно використовувати спеціальний шнур PING-EXT:

При від'єднанні шнура від роз'єму EXT необхідно бути обережним: прикладати зусилля тільки до корпусу відповідної частини роз'єму і не тягнути за провід, щоб уникнути їх відриву. Для цієї операції зручно використовувати тонкі плоскогубці.

Залежно від того, яке саме обладнання підключається до пристроїв серії PING2 та PING3, контакти їх роз'ємів EXT можуть виконувати різні функції та може знадобитися відповідне налаштування даних пристроїв. Для отримання детальної інформації зверніться до документації щодо кожного конкретного пристрою. Нижче наведено повний перелік обладнання, сумісного з пристроями серії PING2 та PING3 за допомогою роз'єму EXT, та наведено основні особливості, які необхідно враховувати при його підключенні.

PING3(-knock)

Підключаєме
обладнання

Контакти роз'єму EXT

1 - U живлення

2 - вхід Power Sensor

4 - вихід PWR2

5 - DG5/AN3

Датчик наявності мережі 220В

PS1-EXT

–

Встановити негативну полярність сигналу.

0 - напруга в мережі є

1 - напруги в мережі немає

–

Комбінований датчик наявності мережі 220В та напруги на акумуляторі

PS2

–

Встановити негативну полярність сигналу.

0 - напруга в мережі є

1 - напруги в мережі немає

–

Лінію DG5 запрограмувати на введення. Для отримання значення напруги на акумуляторі у вольтах в налаштуваннях входу AN3 задати необхідні коефіцієнти (див. документацію до датчику PS2).

Джерело безперебійного живлення

IP7

Пристрій PING3 отримує живлення через роз'єм EXT. Додаткова подача живлення не потрібна.

Встановити негативну полярність сигналу.

0 - робота від мережі

1 - робота від акумулятору

При тестуванні АКБ на вході формуються різні послідовності імпульсів, див. документацію до ДБЖ IP7.

Канал PWR2 може керувати включенням вихідної напруги IP7. Потрібно встановити позитивну полярність вихідного сигналу. Доступні всі режими роботи каналу PWR2.

і вище можливий віддалений запуск та зупинка тесту АКБ, докладніше див. тут.

Лінію DG5 запрограмувати на введення. Для отримання значення напруги на акумуляторі у вольтах у налаштуваннях входу AN3 задати коефіцієнти:

Offset = 0

Multiplier = 17

Averaging = 20 (або більше)

Докладніше див. у документації до ДБЖ IP7.

Джерело безперебійного живлення

IP6

Пристрій PING3 отримує живлення через роз'єм EXT.

Встановити негативну полярність сигналу.

0 - робота від мережі

1 - робота від акумулятора

Канал PWR2 може керувати включенням вихідної напруги IP6. Потрібно встановити позитивну полярність вихідного сигналу. Доступні всі режими роботи каналу PWR2.

Offset = 0

Multiplier = 15,2

Averaging = 20 (або більше)

Детальніше див. у документації до ДБЖ IP6.

Джерела безперебійного живлення

IP4.1(u), IP4.2

Тільки для ДБЖ з Uвих = 8,5В: пристрій PING3 отримує живлення через роз'єм EXT. Додаткова подача живлення не потрібна.

Ця функція не працює з блоками живлення, у яких Uвих = 5В або 3,3В.

Встановіть позитивну полярність вхідного сигналу.

0 - робота від акумулятора

1 - робота від мережі

Канал PWR2 може керувати включенням вихідної напруги IP4. Потрібно встановити позитивну полярність вихідного сигналу.

У різних режимах каналу PWR2 поведінка IP4 така:

Always ON

Uвих завжди включено.

Always OFF

IP4 працює у режимі таймера скидання.

Ping mode

1. Якщо команда на скидання живлення прийде раніше ніж через 1 хвилину після приходу попередньої команди (або першого включення), IP4 її проігнорує.

2. Незалежно від значення параметра "Reset time", тривалість скидання завжди дорівнює 1,25с.

3. Під час скидання вимикається живлення пристрою PING3, після чого знову відбувається його "холодний" старт. Щоб уникнути цього, замість каналу PWR2 необхідно використовувати канал PWR1 (переривати живлення навантаження за допомогою контактів реле, вбудованого PING3).

Analog mode

Використання цього режиму з IP4 неможливе.

Лінію DG5 запрограмувати на введення.

Для IP4.1u: аналоговий вхід AN3 використовується для вимірювання напруги на акумуляторі. Для отримання значення напруги у вольтах у налаштуваннях входу AN3 задати коефіцієнти:

Offset = 0

Multiplier = 15,2

Averaging = 20 (або більше)

Детальніше див. у документації до ДБЖ IP4.1u.

Тільки для IP4.2: вхід DG5 підключено до виходу Link-детектора. Рівень сигналу на ньому відповідає наявності високочастотного сигналу на вході Link-детектора:

0 - Link відсутній

1 - Link активний

Ребутери

RST3-UT,

RST3-UTL

Пристрій PING3 отримує живлення через роз'єм EXT (випрямлена діодним мостом вхідна напруга RST3). Додаткова подача живлення не потрібна.

Встановіть позитивну полярність вхідного сигналу.

0 - зафіксовано провал напруги живлення

1 - напруга живлення в нормі

Канал PWR2 може керувати включенням вихідної напруги RST3. Потрібно встановити позитивну полярність вихідного сигналу.

У різних режимах PWR2 поведінка RST3 наступне:

Always ON

Uвих завжди включено.

Always OFF

RST3 працює у режимі таймера скидання.

Ping mode

1. Якщо команда на скидання живлення прийде раніше ніж через 1 хвилину після приходу попередньої команди (або першого включення), RST3 її проігнорує.

2. Незалежно від значення параметра "Reset time", тривалість скидання завжди дорівнює 2,5 с.

Analog mode

Використання цього режиму з RST3 неможливе.

Лінію DG5 запрограмувати на введення.

Тільки для RST3-UTL: цей вхід підключено до виходу Link-детектора. Рівень сигналу на ньому відповідає наявності високочастотного сигналу на вході Link-детектора:

0 - Link відсутній

1 - Link активний

PING3-PWR2

Підключаєме обладнання	Контакти роз'єму EXT
Підключаєме обладнання	1 - +Uвих	2 - вхід Power Sensor	4 - вихід PWR3	5 - DG5/AN3
Датчик наявності мережі 220В PS1-EXT	–	Встановити негативну полярність сигналу. 0 - напруга в мережі є 1 - напруги в мережі немає	–	–
Комбінований датчик наявності мережі 220В та напруги на акумуляторі PS2	–	Встановити негативну полярність сигналу. 0 - напруга в мережі є 1 - напруги в мережі немає	–	Лінію DG5 запрограмувати на введення. Для отримання значення напруги на акумуляторі у вольтах у налаштуваннях входу AN3 задати необхідні коефіцієнти (див. документацію до датчика PS2).

PING2(-knock)

Підключаєме обладнання	Контакти роз'єму EXT
Підключаєме обладнання	1 - U питания	2 - вход DX0	4 - JP4	5 - JP5
Датчик наявності мережі 220В PS1-EXT	–	0 - напруга в мережі є 1 - напруги в мережі немає	–	–
Комбінований датчик наявності мережі 220В та напруги на акумуляторі PS2	–	0 - напруга в мережі є 1 - напруги в мережі немає	–	Тільки для PING2.1(-knock) : для отримання значення напруги на акумуляторі у вольтах встановити опорну напругу АЦП =5В і у файлі конфігурації програми PingStat задати необхідні коефіцієнти (див. документацію до датчика PS2). Особливості використання: 1. При підключенні датчика PS2 стандартний вхід "АЦП" PING2.1(-knock) використовувати не можна. 2. На PING2.1(-knock) контакт JP5 залишити вільним.
Джерело безперебійного живлення IP7	Пристрій PING2 отримує живлення через роз'єм EXT. Додаткова подача живлення не потрібна.	0 - робота від мережі 1 - робота від акумулятора	–	Тільки для PING2.1(-knock) : для отримання значення напруги на акумуляторі у вольтах встановити опорну напругу АЦП =5В і у файлі конфігурації програми PingStat в розділі <Temperature> задати такі коефіцієнти: В = 0 К = 0,1023 Докладніше див. у документації до ДБЖ IP7. Особливості використання: 1. При підключенні ДБЖ IP7 стандартний вхід "АЦП" PING2.1(-knock) використовувати не можна. 2. На PING2.1(-knock) контакт JP5 залишити вільним.
Джерело безперебійного живлення IP6	Устройство PING2 получает питание через разъем EXT. Дополнительная подача питания не требуется.	0 - робота від мережі 1 - робота від акумулятора	–	Тільки для PING2.1(-knock) : для отримання значення напруги на акумуляторі у вольтах встановити опорну напругу АЦП =5В і у файлі конфігурації програми PingStat в розділі <Temperature> задати такі коефіцієнти: В = 0 К = 0,0915 Детальніше див. у документації до ДБЖ IP6. Особливості використання: 1. При підключенні ДБЖ IP6 стандартний вхід "АЦП" PING2.1(-knock) використовувати не можна. 2. На PING2.1(-knock) контакт JP5 залишити вільним.
Джерела безперебійного живлення IP4.1(u), IP4.2	Тільки для ДБЖ з Uвих = 8,5В: пристрій PING2 отримує живлення через роз'єм EXT. Додаткова подача живлення не потрібна. Ця функція не працює з блоками живлення, у яких Uвих = 5В або 3,3В.	0 - робота від акумулятора 1 - робота від мережі	–	Тільки для IP4.1u у поєднанні з PING2.1(-knock): для отримання значення напруги на акумуляторі у вольтах встановити опорну напругу АЦП =5В та у файлі конфігурації програми PingStat у секції <Temperature> задати такі коефіцієнти: В = 0 К = 0,0915 Детальніше див. у документації до ДБЖ IP4.1u. Особливості використання: 1. При підключенні ДБЖ IP4.1u стандартний вхід "АЦП" PING2.1(-knock) використовувати не можна. 2. На PING2.1(-knock) контакт JP5 залишити вільним.
Джерела безперебійного живлення IP4.1(u), IP4.2		0 - робота від акумулятора 1 - робота від мережі	Контакти 3-5 роз'єму EXT запаралелені відповідно до контактів JP3-JP5, які знаходяться на пристрої PING2. Встановленням перемички (джампера) на контакти JP3-JP5 вибирається режим роботи IP4: Встановлено перемичку JP3-JP4 IP4 працює у режимі таймера скидання. Встановлено перемичку JP4-JP5 Тільки IP4.2: активовано режим каскадного скидання. Перемичка знята Uвих завжди включено.
Ребутери RST3-UT, RST3-UTL	Пристрій PING2 отримує живлення через роз'єм EXT (випрямлена діодним мостом вхідна напруга RST3). Додаткова подача живлення не потрібна.	0 - зафіксовано провал напруги живлення 1 - напруга живлення в нормі	Контакти 3-5 роз'єму EXT запаралелені відповідно до контактів JP3-JP5, які знаходяться на пристрої PING2. Встановленням перемички (джампера) на контакти JP3-JP5 вибирається режим роботи RST3: Встановлено перемичку JP3-JP4 RST3 працює у режимі таймера скидання. Встановлено перемичку JP4-JP5 Тільки RST3-UTL: активовано режим каскадного скидання. Перемичка знята Uвих завжди включено.
