Джерело безперебійного живлення (ДБЖ) IP6 призначене для живлення різного телекомунікаційного обладнання (наприклад, керованих Ethernet комутаторів), розрахованого на підключення до мережі 220В і має імпульсне джерело живлення з універсальним входом, що допускає роботу від постійної напруги в діапазоні 130..350В.

Увага! ДБЖ видає на вихід постійну напругу. Не допускається підключати до нього навантаження, що має на вході силовий трансформатор 50Гц.

Необхідно враховувати, що для деяких моделей обладнання має значення полярність вхідної напруги.

Максимальна потужність навантаження – 60Вт. Є захист ДБЖ від перевантаження під час роботи від акумулятора та світлодіодна індикація навантаження.

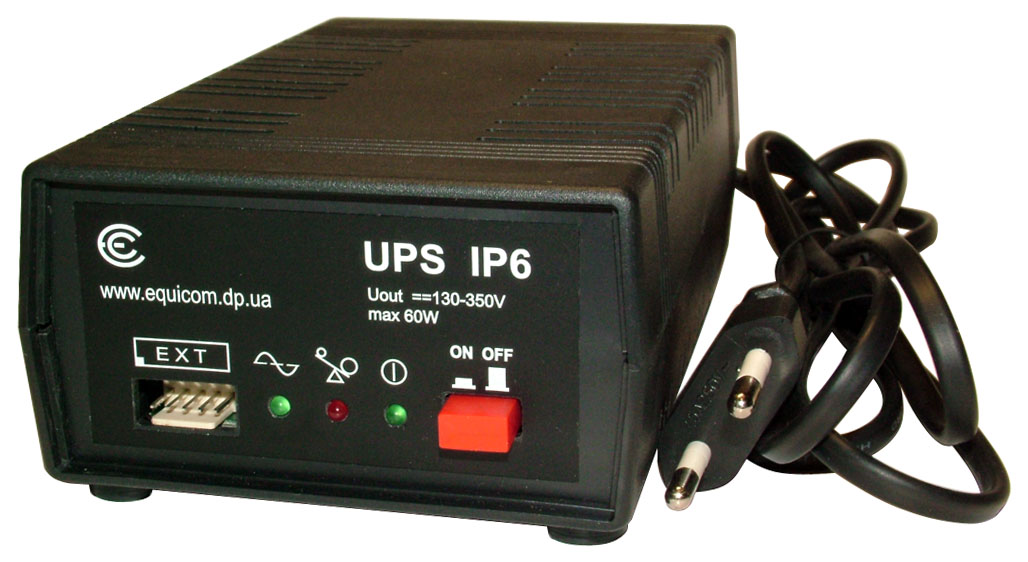

ДБЖ має кнопку включення навантаження, а також світлодіодну індикацію включення навантаження та наявності напруги в мережі 220В.

ДБЖ розрахований на експлуатацію зі свинцево-кислотними акумуляторами будь-яких конструкцій (SLA, автомобільні) напругою 12В та ємністю не менше 7Аг. Під час роботи від мережі відбувається заряджання акумулятора з автоматичним контролем параметрів, при зникненні мережі відбувається автоматичний перехід на живлення від акумулятора. У процесі роботи від акумулятора проводиться контроль напруги на його клемах, при розрядженні до напруги 10,5В відбувається відключення навантаження та ДБЖ переходить у режим мікропотужного споживання. При наступній появі напруги живлення відразу ж відновлюється живлення навантаження і починається зарядка акумулятора.

За наявності напруги в мережі допускається «гаряча» заміна акумулятора без вимкнення навантаження, а також забезпечується «холодний» старт від акумулятора за відсутності напруги в мережі.

Є роз'єм розширення EXT для підключення зовнішнього сумісного обладнання, наприклад пристроїв моніторингу PING2(-knock) и PING3(-knock). У разі спільного використання з цим обладнанням з'являються такі можливості:

• Дистанційне включення та вимикання живлення навантаження, у тому числі і перезавантаження підключеного обладнання при пропаданні пінгу на задані IP адреси
• Дистанційний контроль наявності напруги в мережі 220В, що дозволяє своєчасно зафіксувати факт переходу ДБЖ на резервне живлення
• Дистанційний вимір напруги на клемах акумулятора, що дозволяє контролювати ступінь його зарядки і прогнозувати час автономної роботи, що залишився.

Роз'єм EXT також забезпечує живлення підключеного сумісного обладнання.

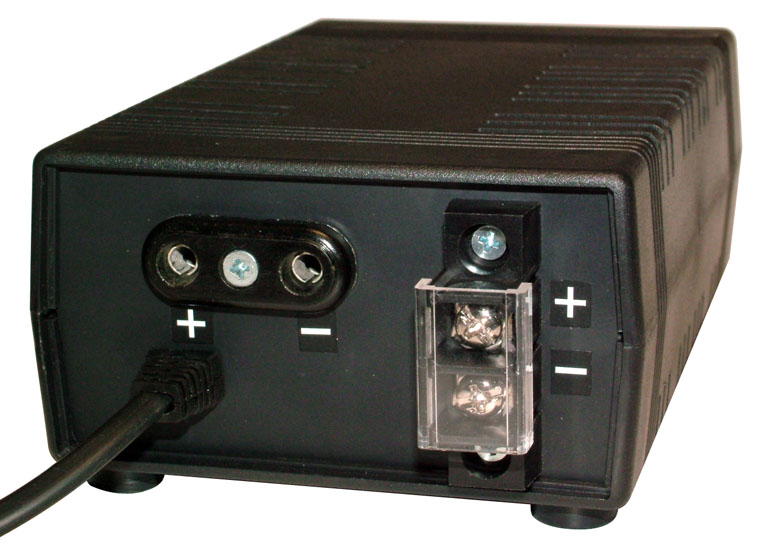

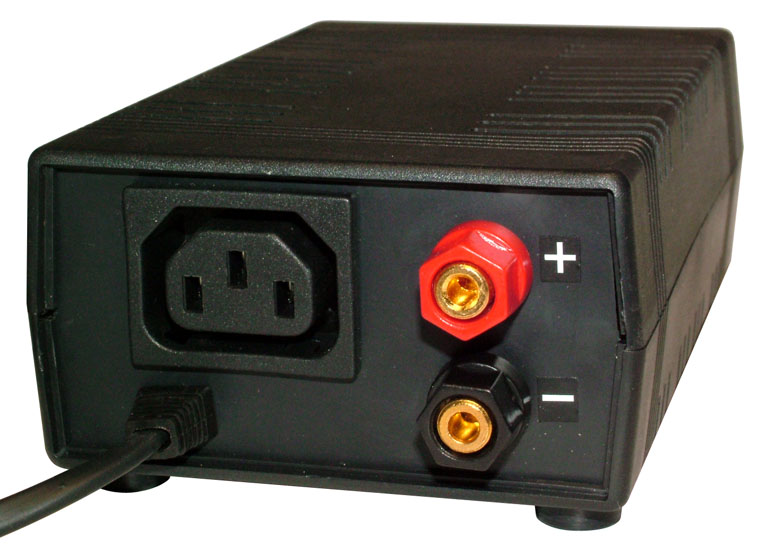

ДБЖ випускається у двох модифікаціях: IP6 з виходом у вигляді штепсельної розетки та IP6-C13 з виходом у вигляді розетки IEC 60320 C13 (дане маркування є тільки на наклейці з серійним номером на нижній стороні корпусу).

ДБЖ може мати клемники для підключення акумулятора двох видів - гвинтові бар'єрні під викрутку або роздільні для ручної затяжки, як приклади на малюнках показані обидва варіанти. Провід для підключення акумулятора не входить у комплект поставки, тому що акумулятори різної ємності мають різну конструкцію клем. При покупці ДБЖ можна замовити провід під конкретний тип акумулятора. Рекомендується використовувати провід виробництва Equicom.



Технічне керівництво





Супутні товари

	Акумуляторні батареї

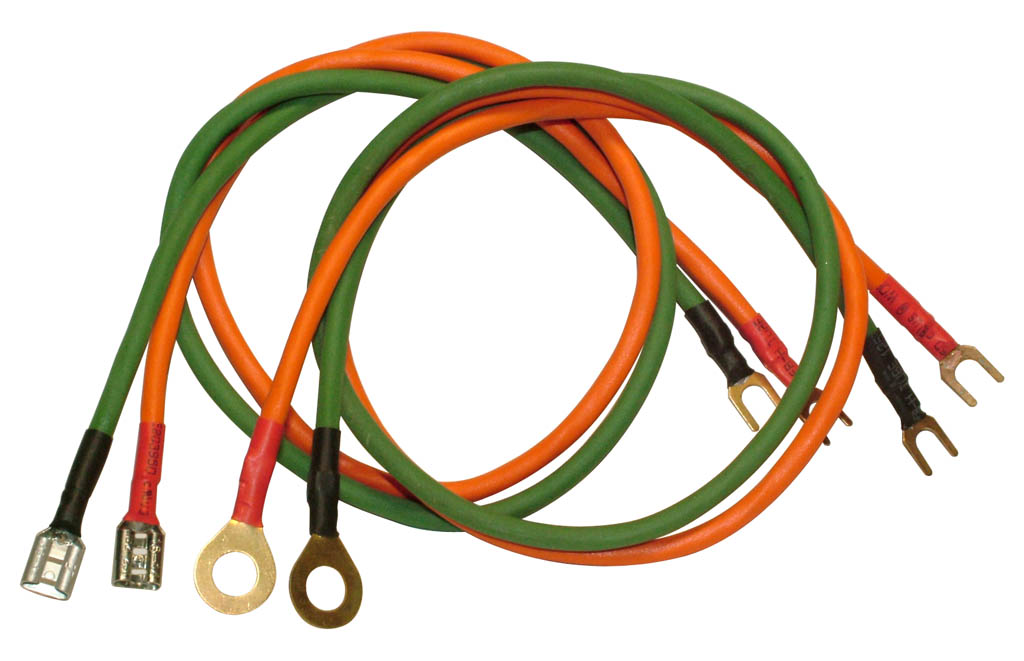

	Провід для підключення акумулятора Переріз проводів 2,5мм2, довжина 0,4м. Випускаються кілька видів: - з наконечниками під плоску клему 4,8мм / 6,4мм - з наконечниками під гвинт М5 / М6 / М8
	Кабель живлення "UPS-комп'ютер" Призначений для підключення до виходу ДБЖ 220В пристроїв з роз'ємом живлення IEC 60320 C14 Переріз проводів не менше 3х0,75мм2
	Перехідник "UPS-розетка" Призначений для підключення навантаження зі штепсельною вилкою до виходу живлення з роз'ємом IEC 60320 C13 Випускається з довжиною проводу 0,35м та 0,85м Переріз проводів 3х0,75мм2

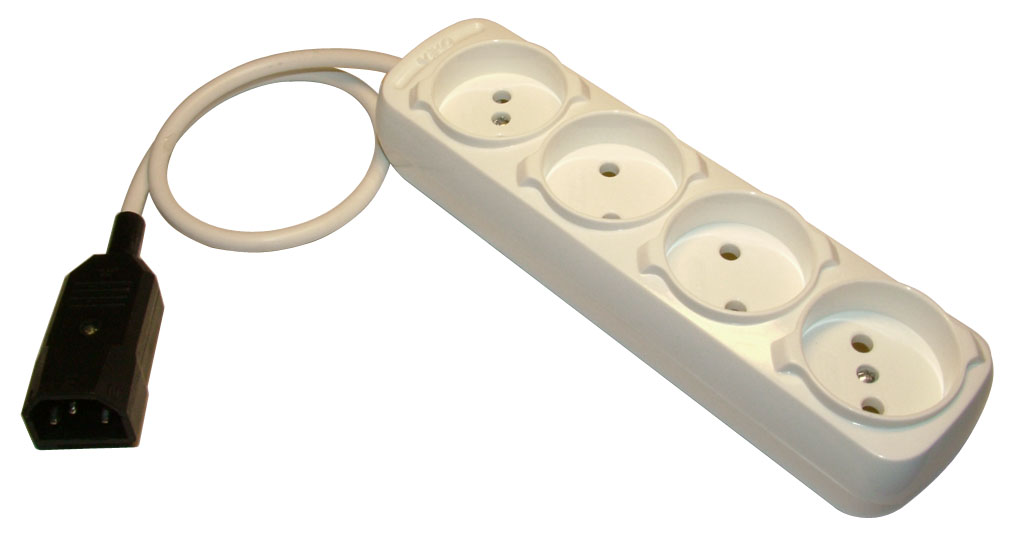

	Перехідник "UPS-блок розеток" без проводу заземлення Призначений для підключення кількох навантажень зі штепсельною вилкою до виходу живлення з роз'ємом IEC 60320 C13 Виготовляється на замовлення з будь-якою довжиною проводу та кількістю розеток 2..5 Переріз проводів 2х0,75мм2
	Шнур PING-EXT Призначений для підключення до ДБЖ пристроїв моніторингу PING2(-knock) и PING3(-knock)
